Станок для полирования зубцов триба Prata Typ 11

Tavannes (Schweiz)

Станок полирует впадины между зубцами триба. Станок отличается наглядным расположением узлов. Управление простое, так что необходимые навыки для полирования могут быть быстро приобретены.

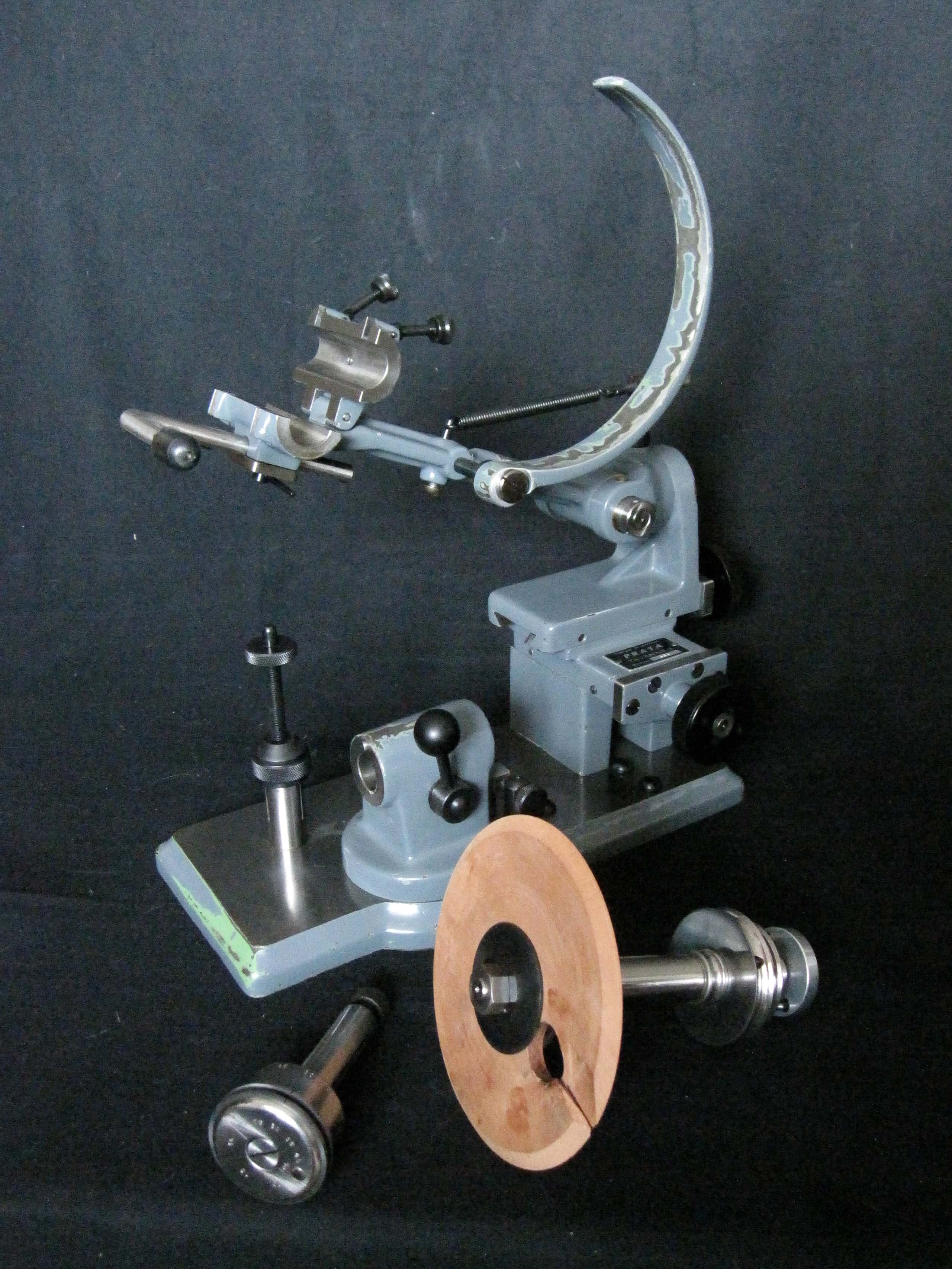

Pinion pollishing maschine Prata Type 11

Станок предназначен специально для часовой промышленности и точной механики. У него две основные части:

  • крестовые полозья с рычагом и деревянным полировальным диском
  • подкладной шпиндель с подкладками из твёрдого сплава

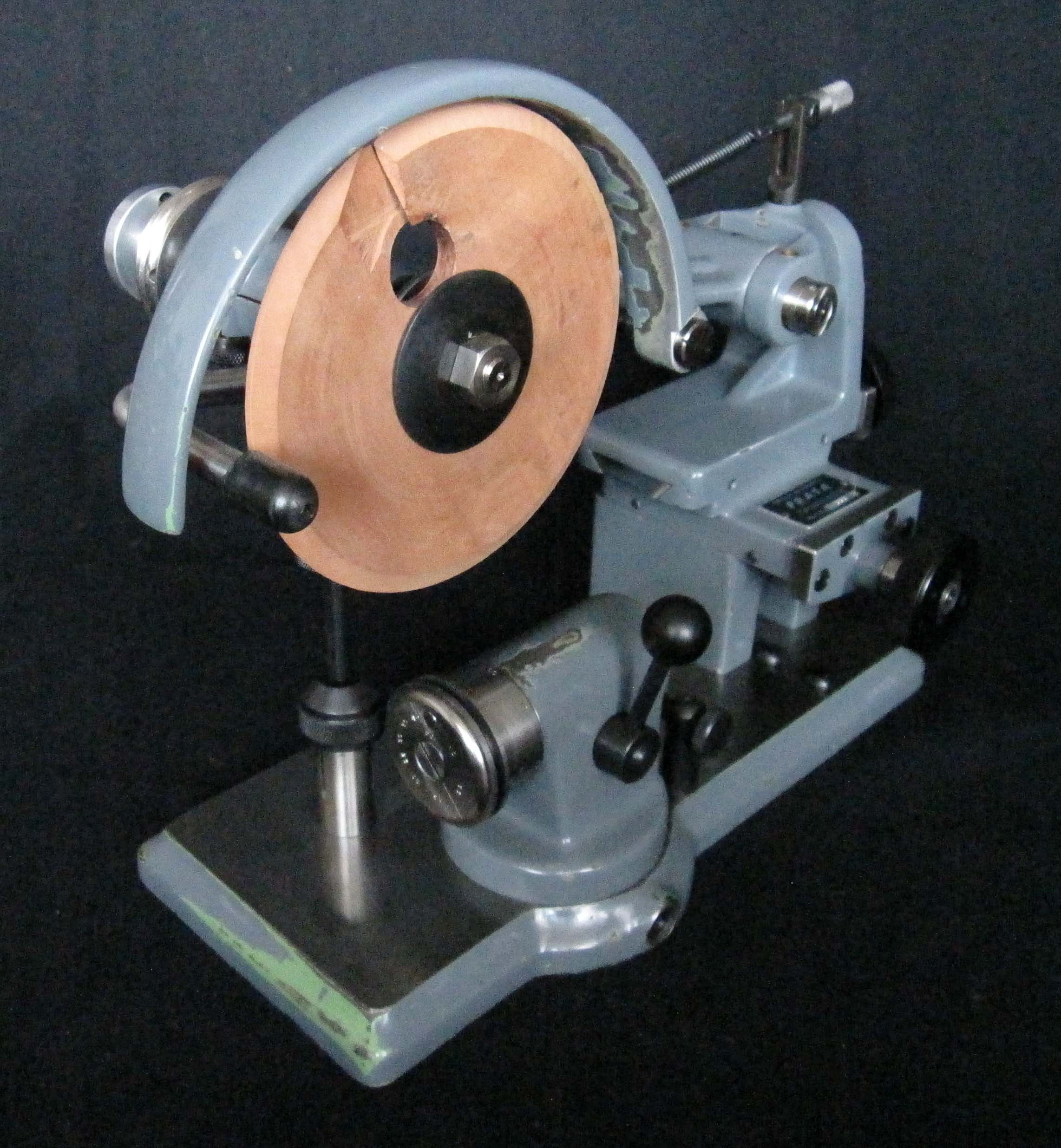

Pinion pollishing maschine Prata Type 11

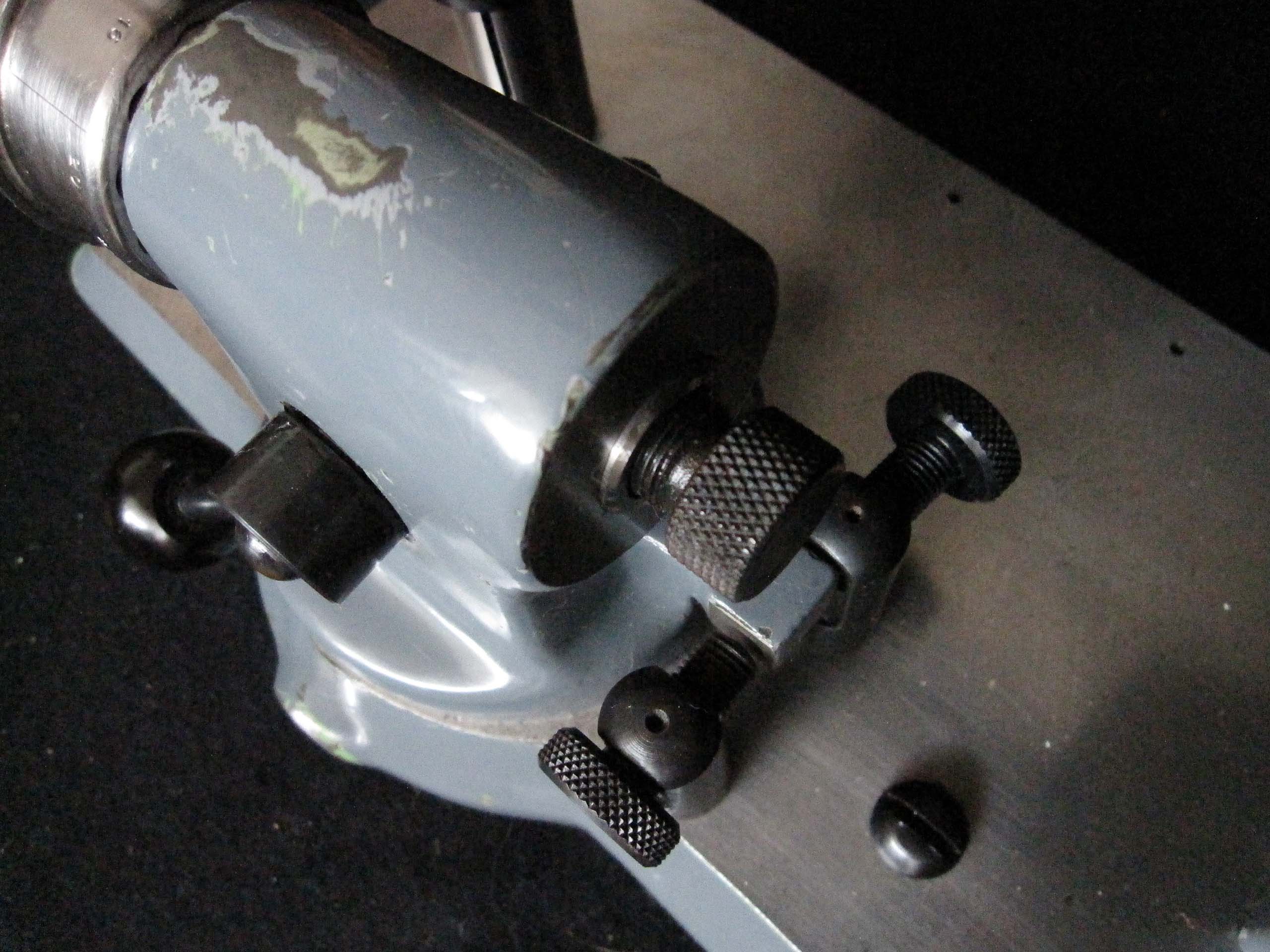

Полировальный шпиндель изготовлен из калёной и шлифованной стали. Чтобы отбалансировать вес полировального рукава напряжение пружины регулируется смещением крючка на фиксаторе. Крестовые полозья с полировальным рукавом перемещаются при помощи двух винтов с накатной головкой, вследствие чего облегчается выставление полировального диска к впадинам зуба.

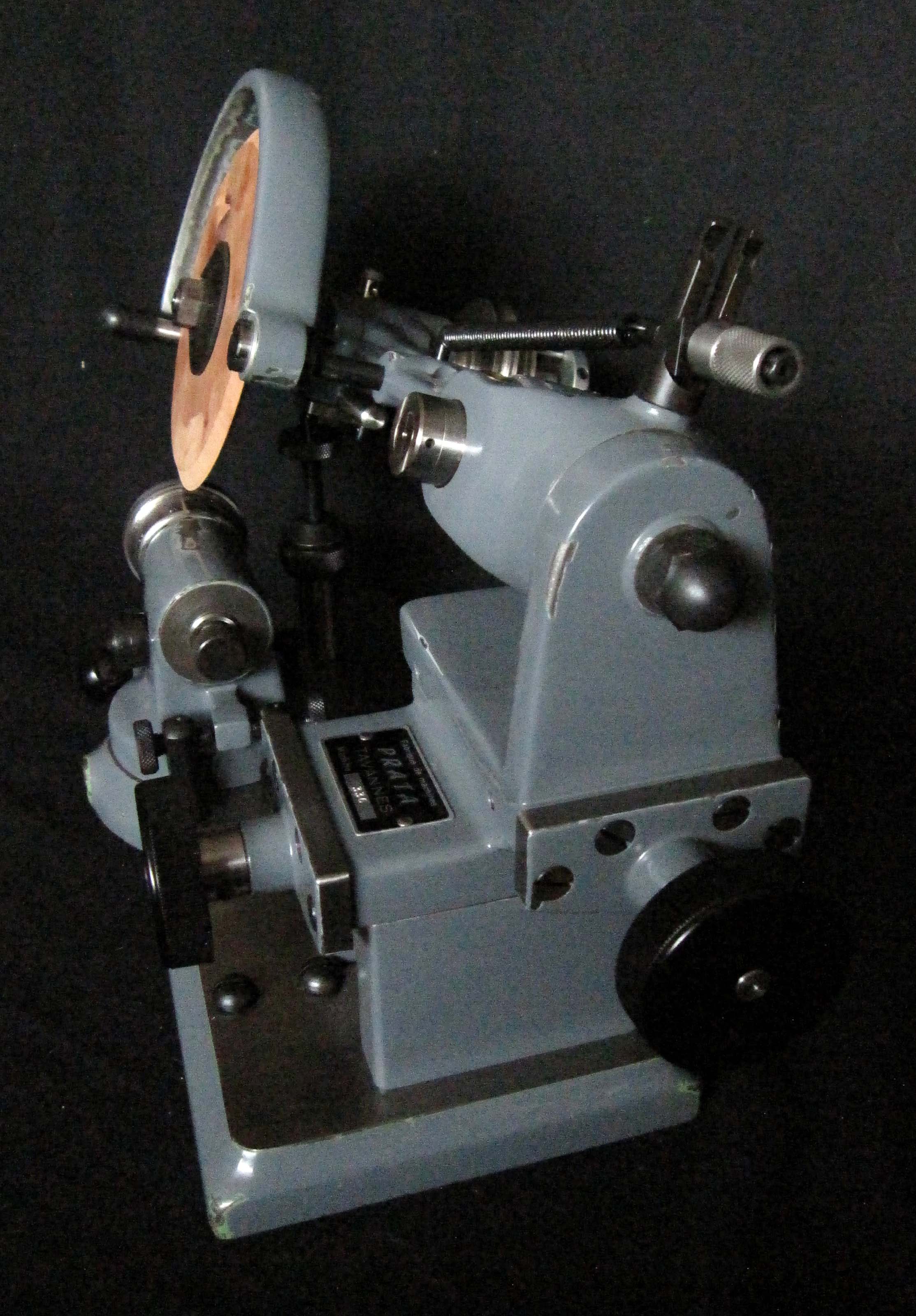

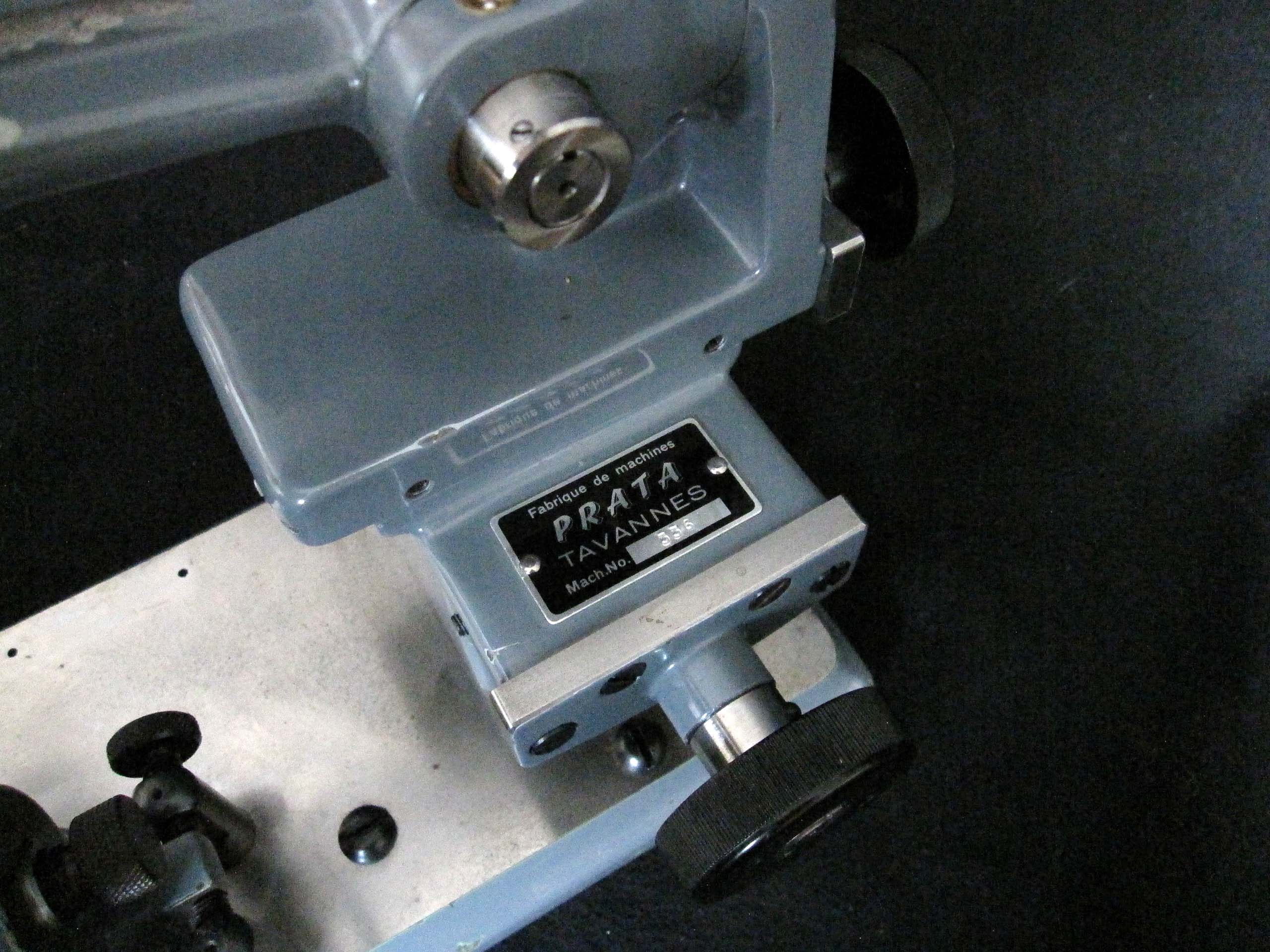

Pinion pollishing maschine Prata Type 11, sign

Ограничительный болт служит ограничением глубины полировального рукава. После точного регулирования этот болт блокируется гайкой. Износ полировального диска также регулируется этим же болтом.

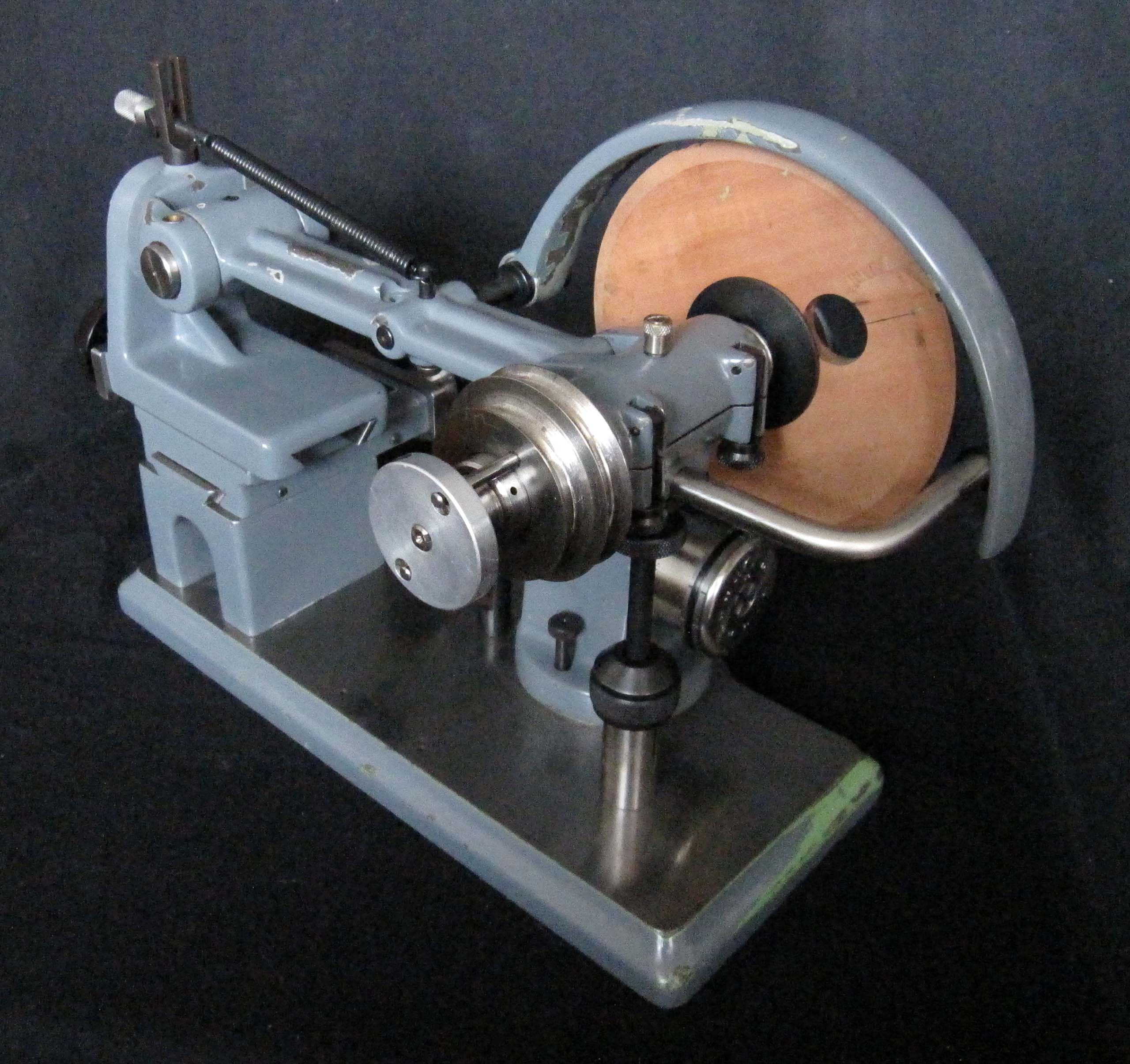

Pinion pollishing maschine Prata Type 11

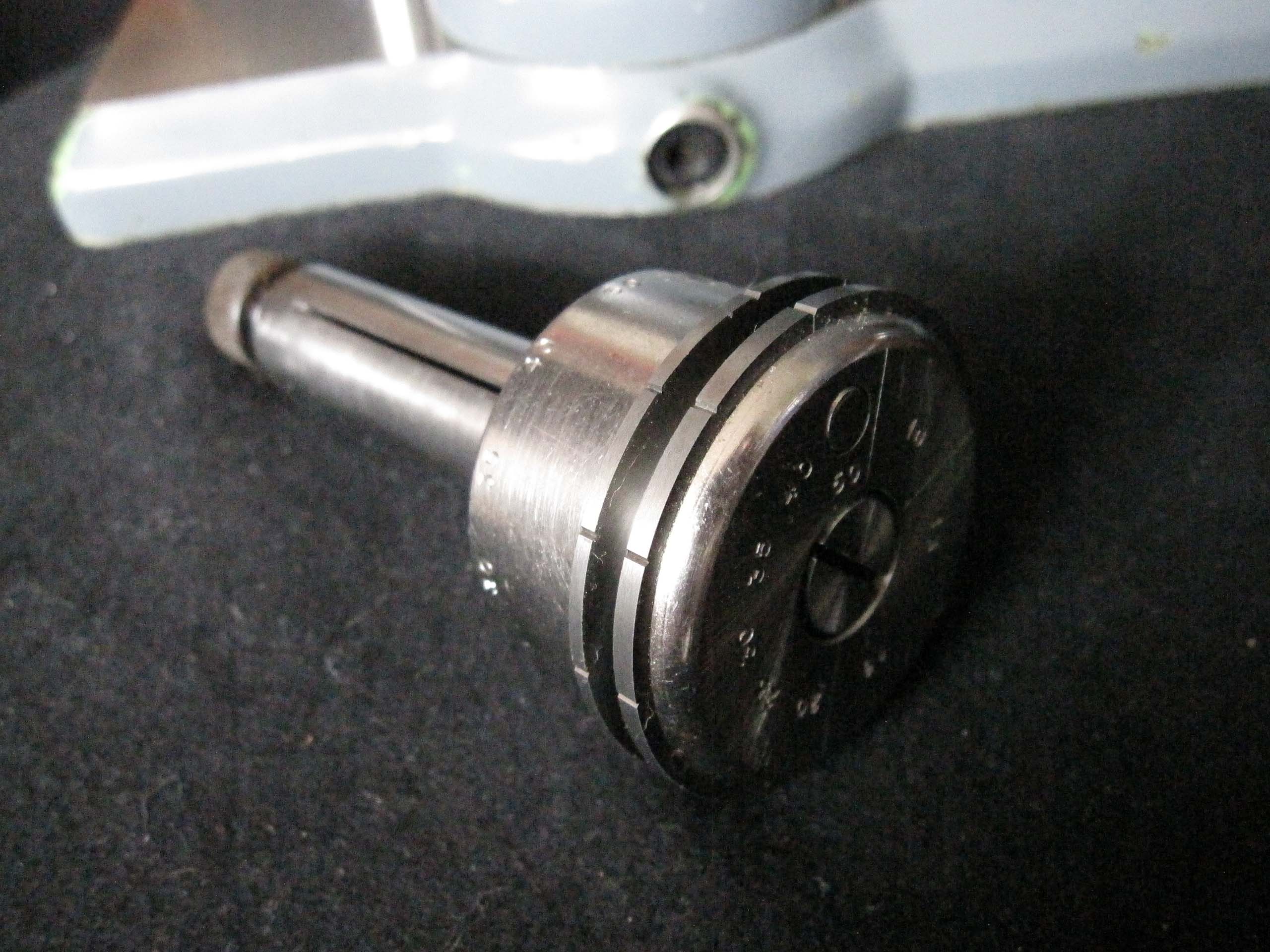

Точное направление шпинделя к оси насечек в подкладной шайбе из твёрдого сплава гарантировано, если цапфа сидит в соответствующем отверстии. После демонтажа цапфы этот шпиндель может также быть наклонён для полирования косозубых трибов. Шпиндель с подкладкой для заготовки выставляется штифтом точно по оси насечек и блокируется рычагом.

Pinion pollishing maschine Prata Type 11, a wooden polishing disc

Обе подкладки из твёрдого сплава имеют по периметру V-образные насечки, в которые кладётся заготовка. Оба диска соединены между собой штифтом так, что насечки всегда точно выставлены. Расстояние между двумя подкладками выставляется при помощи болта.

Pinion pollishing maschine Prata Type 11

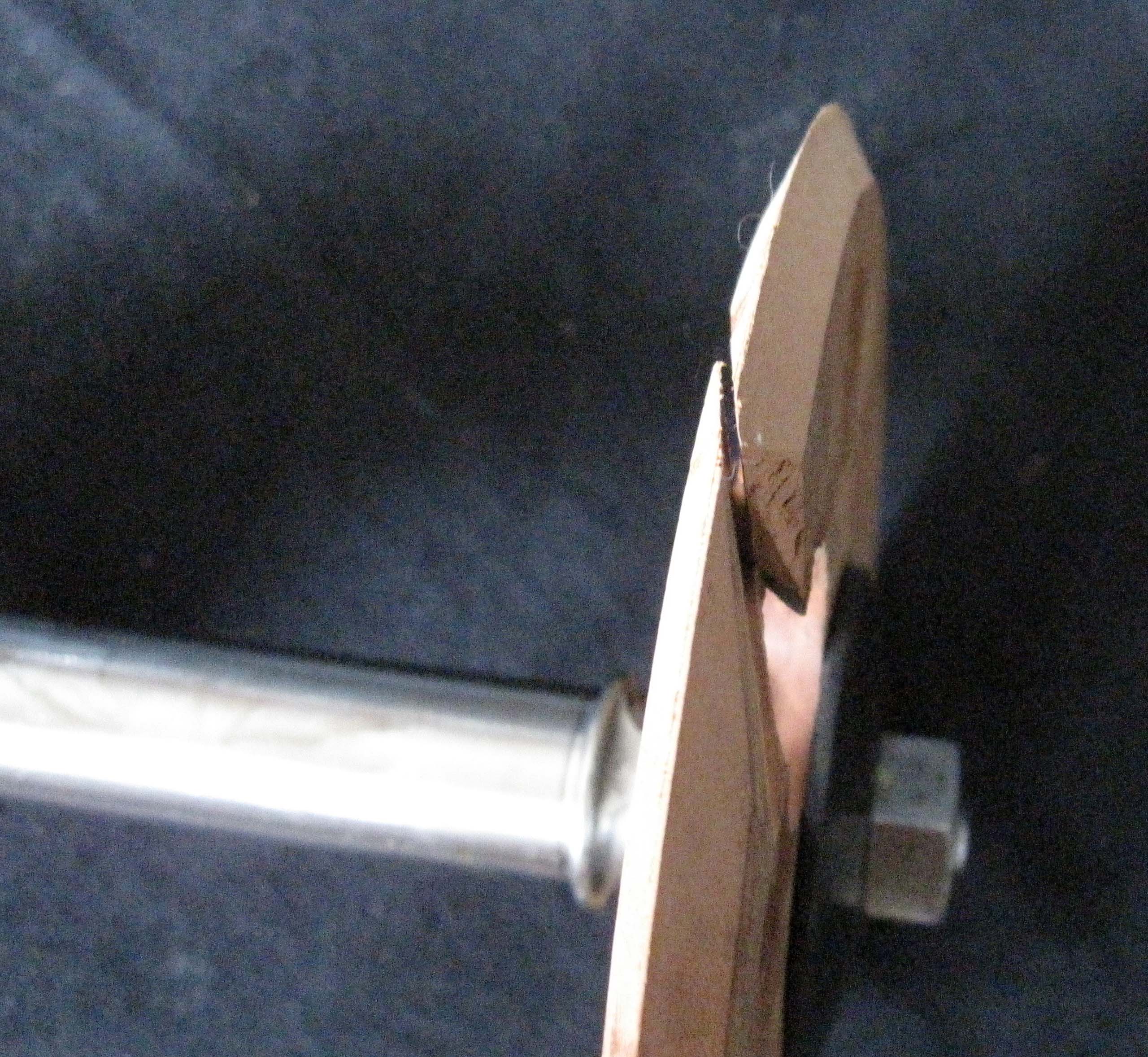

Деревянный полировальный диск необходимо сначала обточить перед полированием. На диск по периметру наносится полировальная паста. В диске имеется пропил. При помощи маленького клина этот пропил раздвигается так, что диск после каждого оборота зацепляет последующий зуб.

Pinion pollishing maschine Prata Type 11, headstock
