Винторезный аппарат к Schaublin 70

Разработан и изготовлен Александром Бабелем.
ГЕРМАНИЯ 2015

Gewindeschneidapparat

Хочу представить свой винторезный аппарат к Schaublin 70.

Для часовщика, на мой взгляд, Schaublin 70 - лучший прецизный токарный станок, для которого, правда, очень редки приспособления, пользующиеся к тому же большим спросом. После нескольких лет поисков я всё-таки кое-какие приобрёл, а вот винторезный аппарат до сих пор так и не попался. Меня, конечно, огорчало, что я не могу на токарном станке сделать резьбу, и поэтому такое присособление к станку я решил изготовить сам.

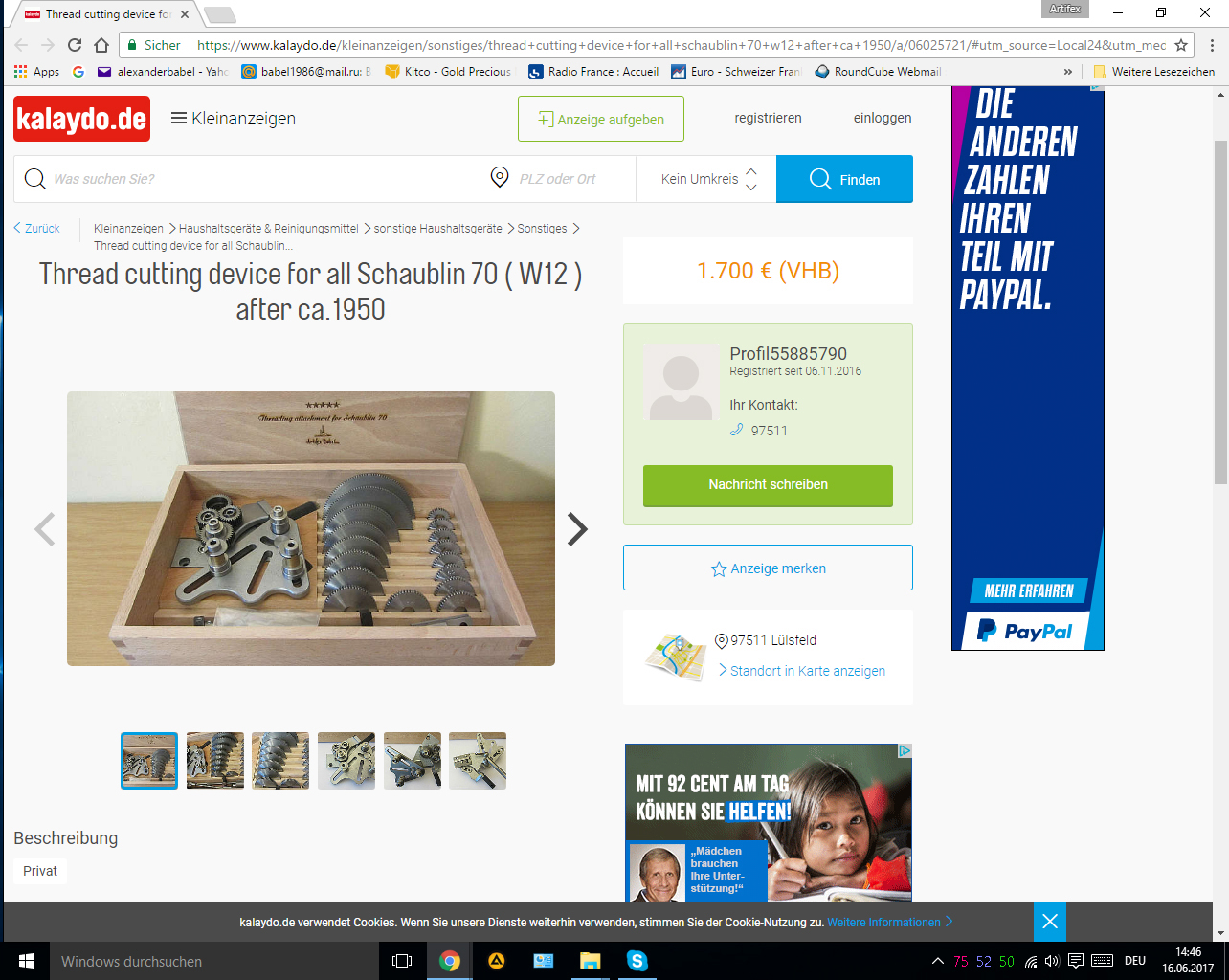

Внимание! Объявление в Калайдо, безусловно, подделка. Полиция информирована. Купить ВИНТОРЕЗНОЕ УСТРОЙСТВО можно только у Александра Бабеля!

Threading attachment fake ad Threading attachment polizei report

Разработка и изготовление

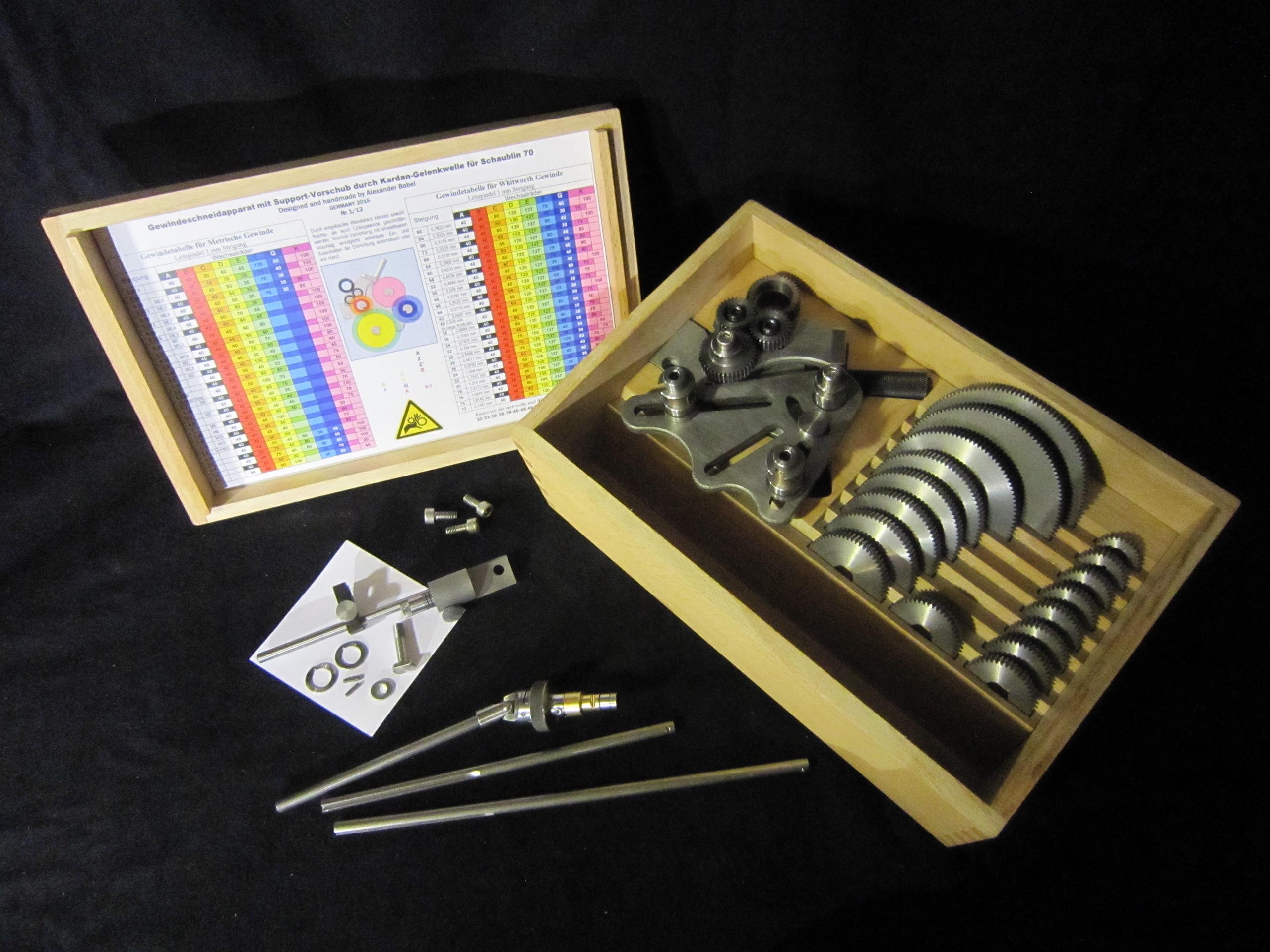

Threading attachment in the box

Взяв в некотором смысле за основу резьборезный образца 50-х годов, я разработал свою конструкцию, которая подходила бы для нового шпинделя с радиально-упорным шариковым подшипником 7206. В связи с этим я раздобыл шпиндель 70-30.000 и снял размеры.

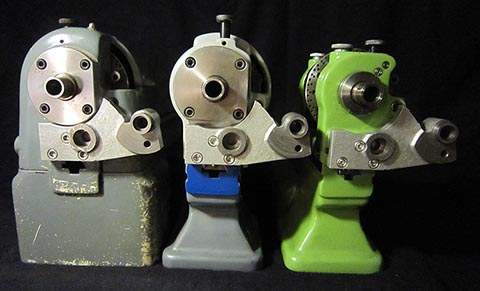

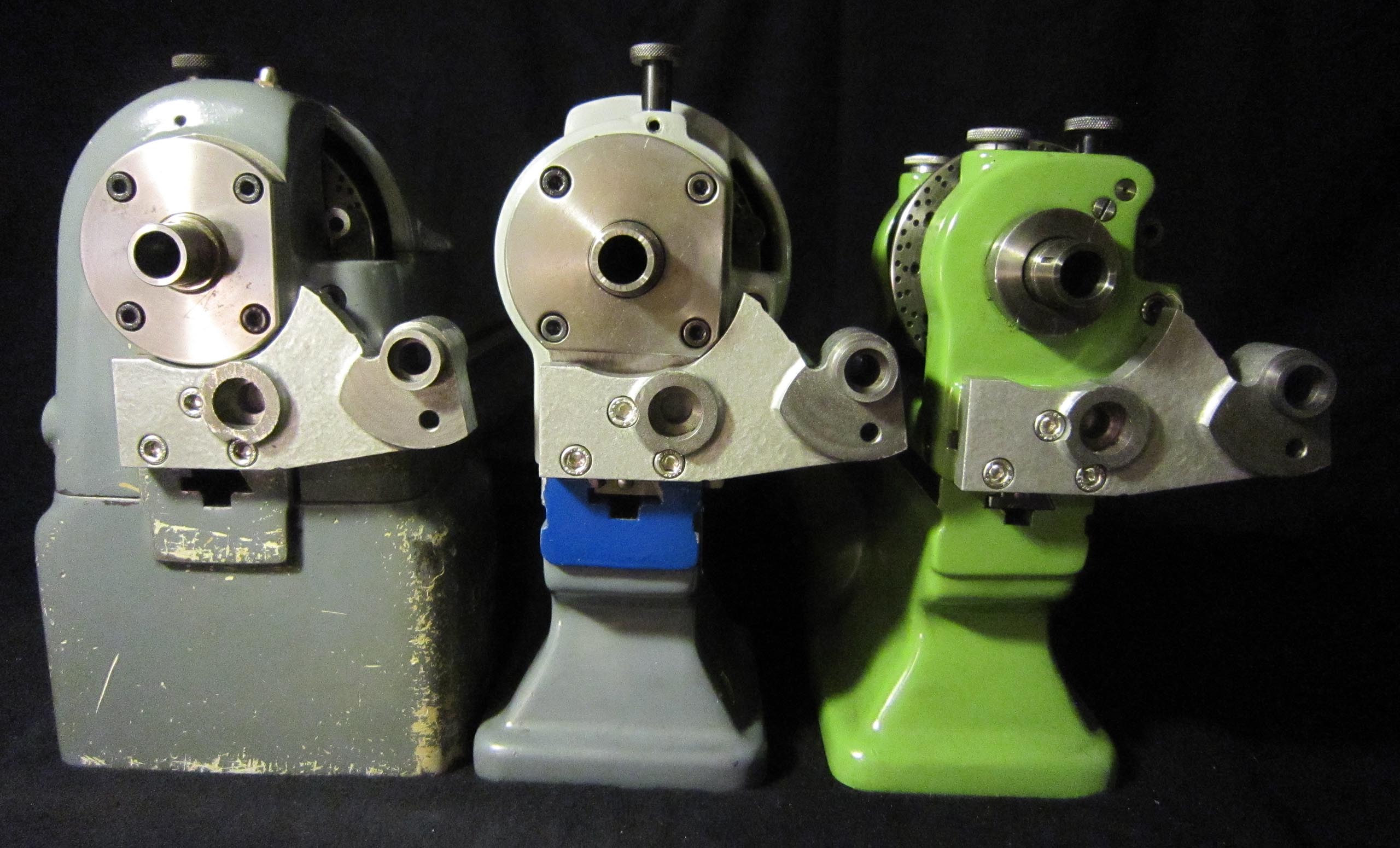

Threading attachment, headstock variants

По возможности мне хотелось сделать инструмент более универсальным. Schaublin 70 сейчас в основном используется для изготовления прототипов. Очень важно, чтобы можно было быстро и удобно перестроить приспособление для новой операции или вообще расцепить и выполнять другие работы на станке, не снимая винторезный. Понятно, что чем меньше звеньев в цепи между шпинделем и ходовым винтом продольной каретки, тем меньше будет погрешностей. Нужен компромисс.

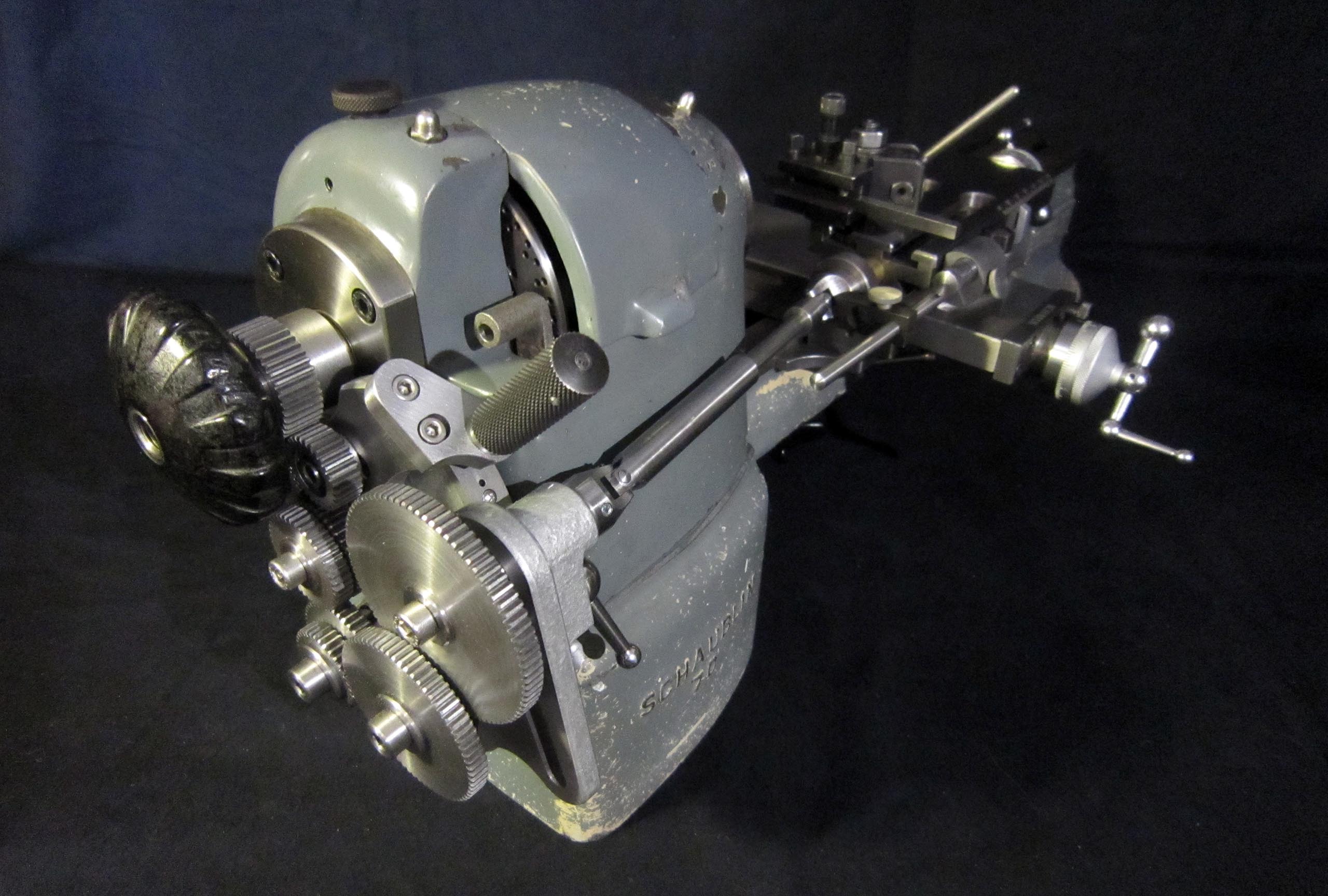

Threading attachment, closed headstock

На разработку всей конструкции у меня ушло около двух месяцев.

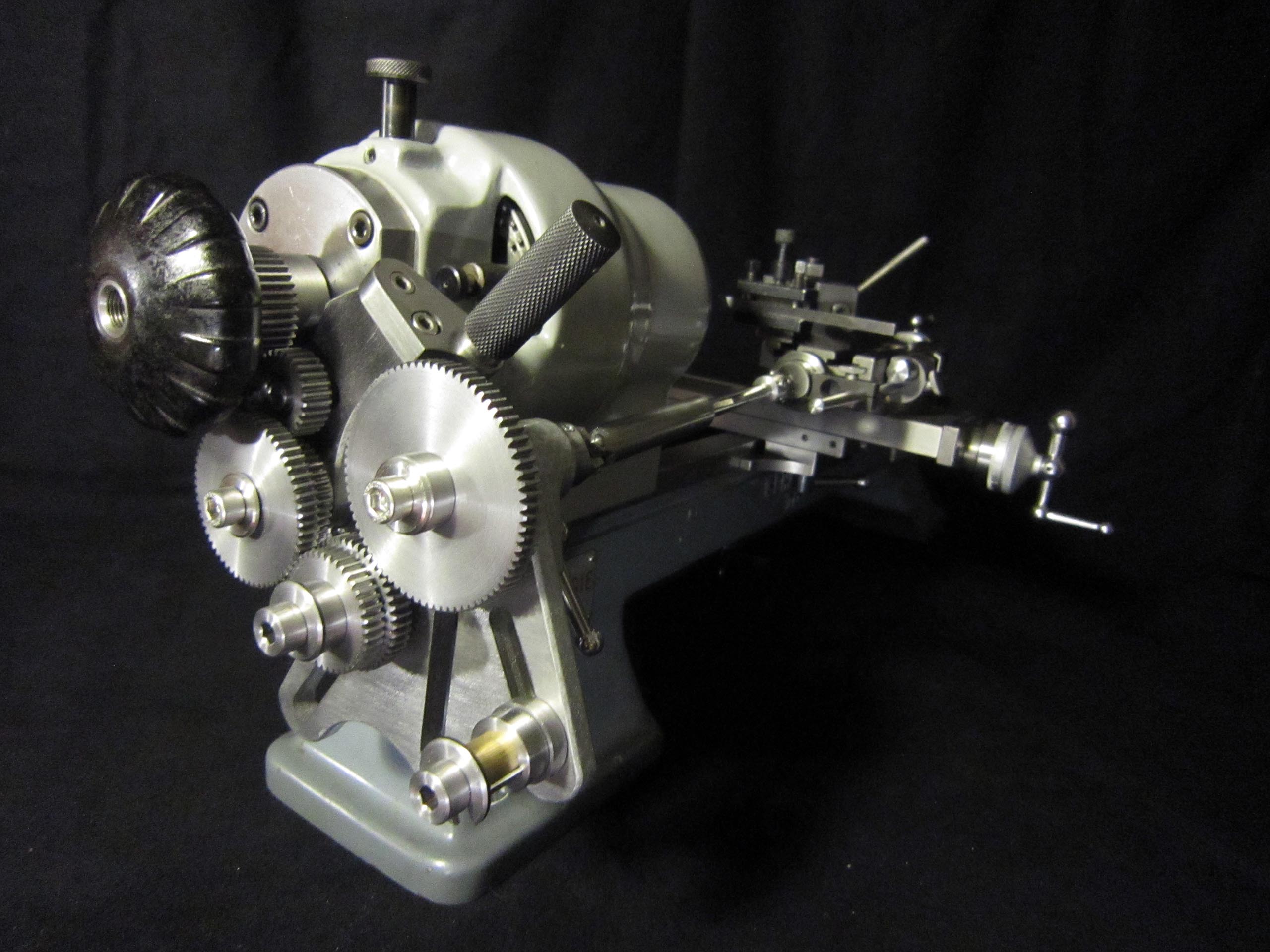

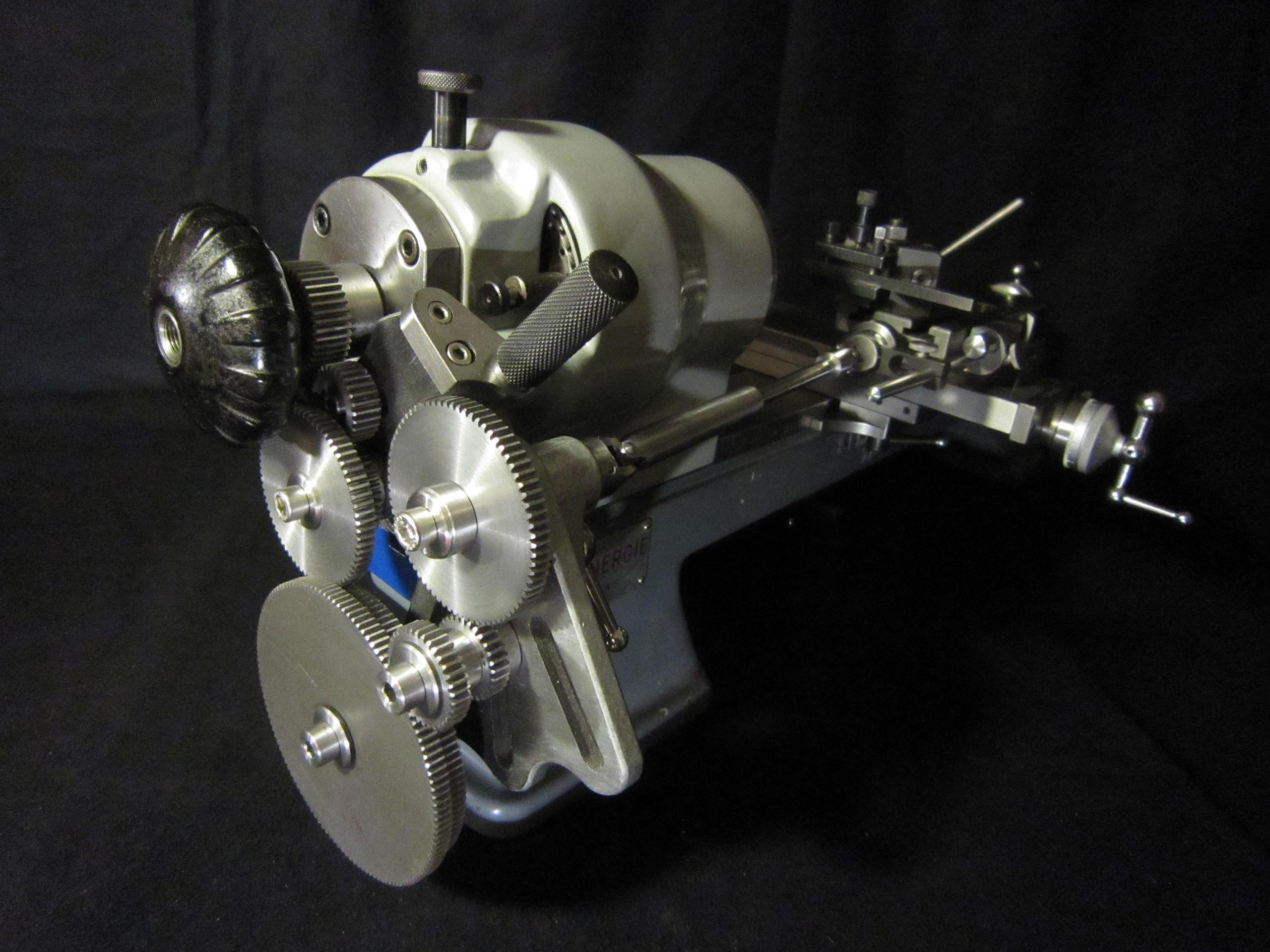

Attachment for screwcutting with Schaublin 70, open headstock

Основа сделана из чугуна, литейного цеха я не нашёл.

Венок ведущей шестерни выполнен шире шестерёнок. Два промежуточных колеса, как и ведомое колесо на оси поворотного сердечка также шире и вращаются стабильнее.

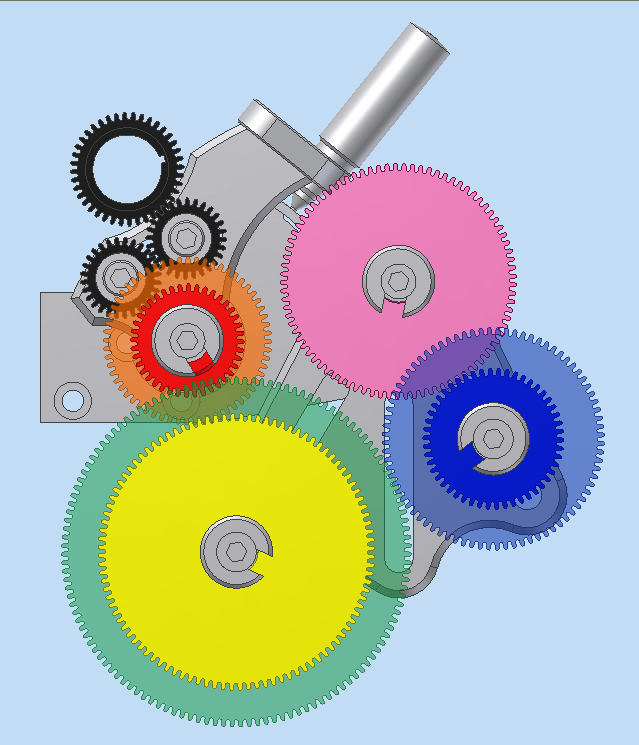

Attachment for screwcutting with Schaublin 70, schema

Всего в аппарате около 150 деталей, где-то 50 из которых, как подшипники или болты, я купил, при этом они всё равно дорабатывались. Изготавливаемые детали, в основном, из стали C45, при этом я их закалял, отпускал, затем шлифовал, обрабатывал напильником, пескоструил или же полировал. Также делал фаски, иногда вручную, а некоторые детали опять корректировал на станке. Конструкцию нужно было продумать так, чтобы в изготовлении можно было обойтись только своими силами.

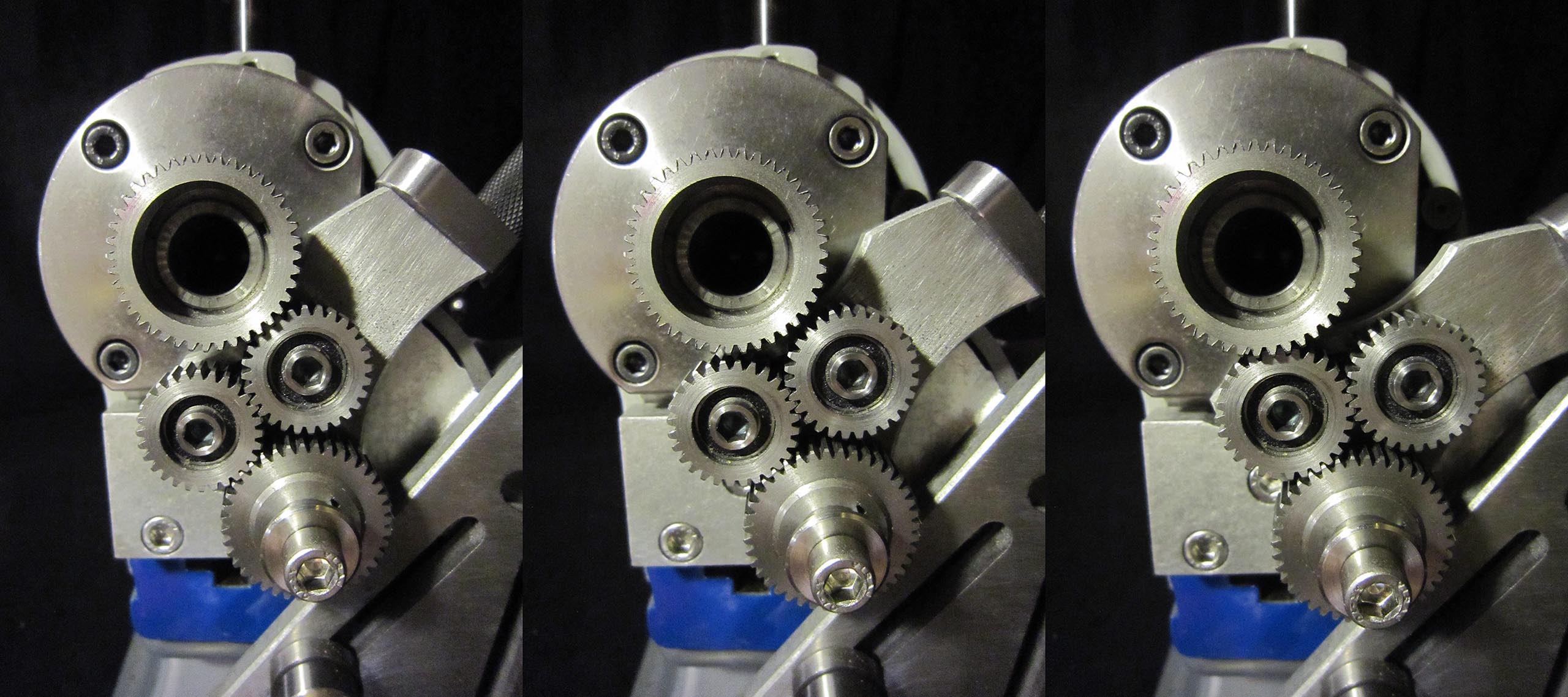

Threading attachment, three positions of coupling

Ручка поворотного сердечка сделана рифлёной, закалена, отпущена и почернена.

В приспособление встроено 7 подшипников, при этом конструкция неприхотлива в эксплуатации.

Область применения:

Винторезный аппарат по сути - это коробка передач, которая даёт возможность продольной каретке крестового суппорта двигаться на определённую длину во время вращения шпинделя. В наборе имеется 17 сменных колёс, с помощью которых можно выполнить самую распространённую резьбу, как метрическую, так и дюймовую. Посадка их на тройную лиру расширяет диапазон возможностей. С учётом этих комбинаций я и рассчитал компакт сменных шестерёнок.

Через встроенное поворотное сердечко может быть нарезана как правая, так и левая резьба. Расцепляющее приспособление с реғулируемым упором позволяет включать и отключать аппарат автоматически или вручную.

Винторезный можно также использовать как автоматический привод к крестовому суппорту.

Преимущества:

можно:

  • резьбу выполнять резцом или фрезеровать с вертикальным суппортом;
  • после закалки резьбу вышлифовать;
  • в зависимости нужна ли стандартная или особая фигурная резьба выбрать подходящий режущий инструмент;
  • получить идеальные витки резьбы;
  • размер диаметра внутренней и наружной резьбы контролировать и, если необходимо, достичь недостающих размерных долей или наоборот избавиться от лишних, что практически невозможно сделать леркой.

Техничесқие данные винторезного аппарата Schaublin 70

Общие:

  • винторезное приспособление с приводом суппорта через карданно-шарнирный вал для внутренней и наружной резьбы.
  • предназначен для использования на открытых или закррытых шпинделях.
  • Leitspindelsteigung 1 mm

Рабочие зоны:

  • наибольшая длина резьбы = 52 мм

Набор колёс:

  • 30-33-35-38-39-40-45-46-50-60-70-75-80-85-100-120-127 (17 колёс)

Шаг резьбы:

  • для выполнения метрической резьбы с шагами: 0,075-0,08-0,10-0,125-0,15-0,175-0,20-0,225-0,25-0,30-0,35-0,40-0,45-0,50-0,55-0,60-0,70-0,75-0,80-0,90-1,0-1,25-1,50-1,75-2,0-2,25-2,50-3,0-3,50-4,0 мм
  • ля выполнения дюймовой резьбы с 90-80-72-68-64-60-56-52-50-48-46-44-42-40,64-40-38-36-34-32-30-28-26-24-22-20-18-16-14-12 шагом на 1 дюйм.

Стандартное оснащение и аксессуары:

  • ведущее колесо с 40 зубьями для монтажа на шпинделе;
  • выдвигающийся карданный вал со сменным удлинителем (120 мм);
  • приспособление для закрепления на крестовом суппорте с расцепляющим механизмом;
  • выставляемый упор дяя сцепления и расцепления устройства;
  • сменный удлинитель, длина 190 мм;
  • сменный удлинитель, длина 250 мм;

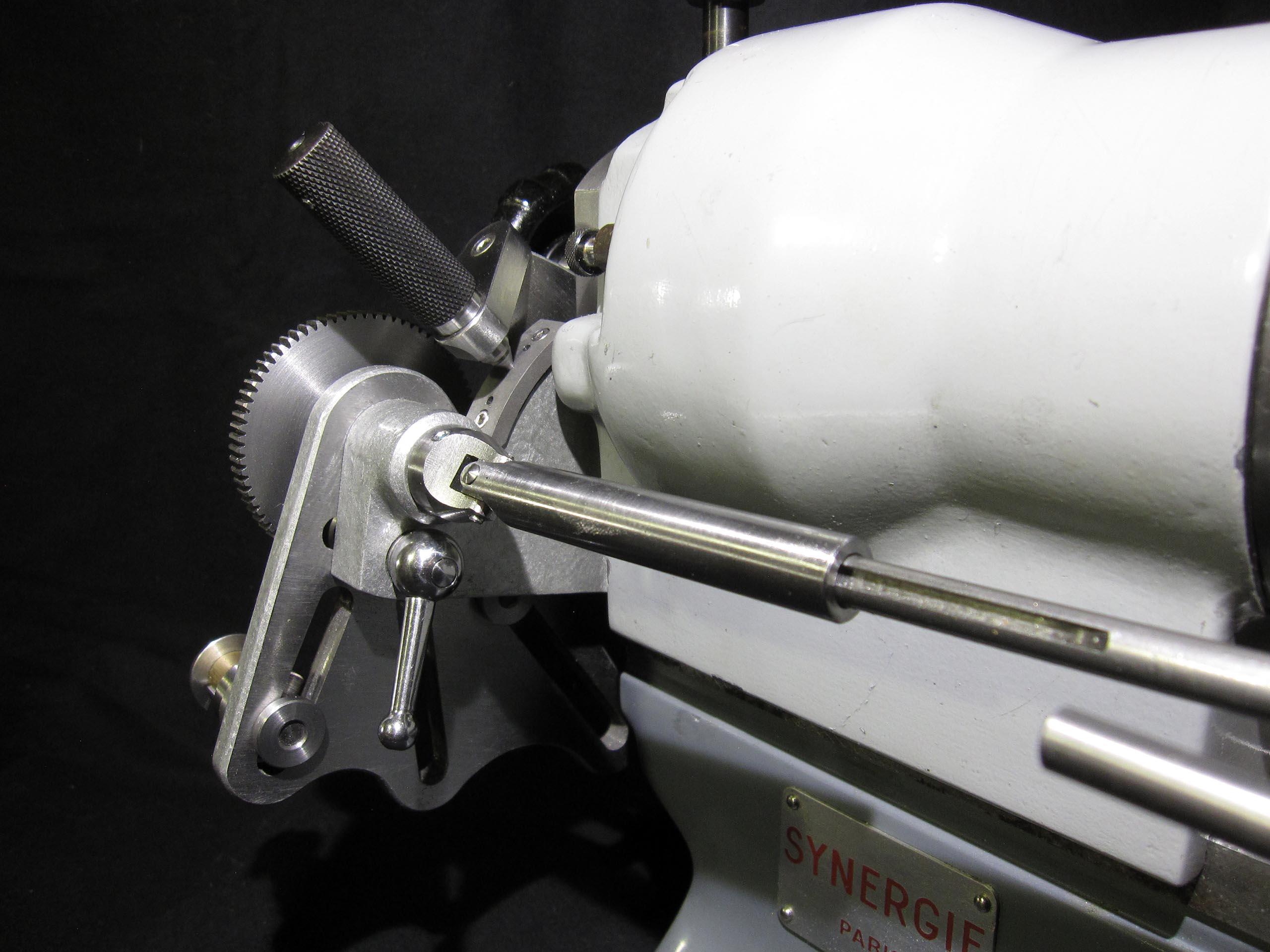

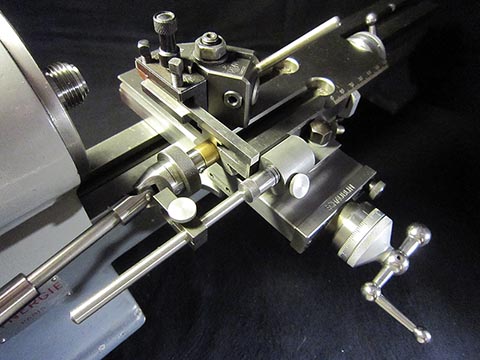

Threading attachment, couple device

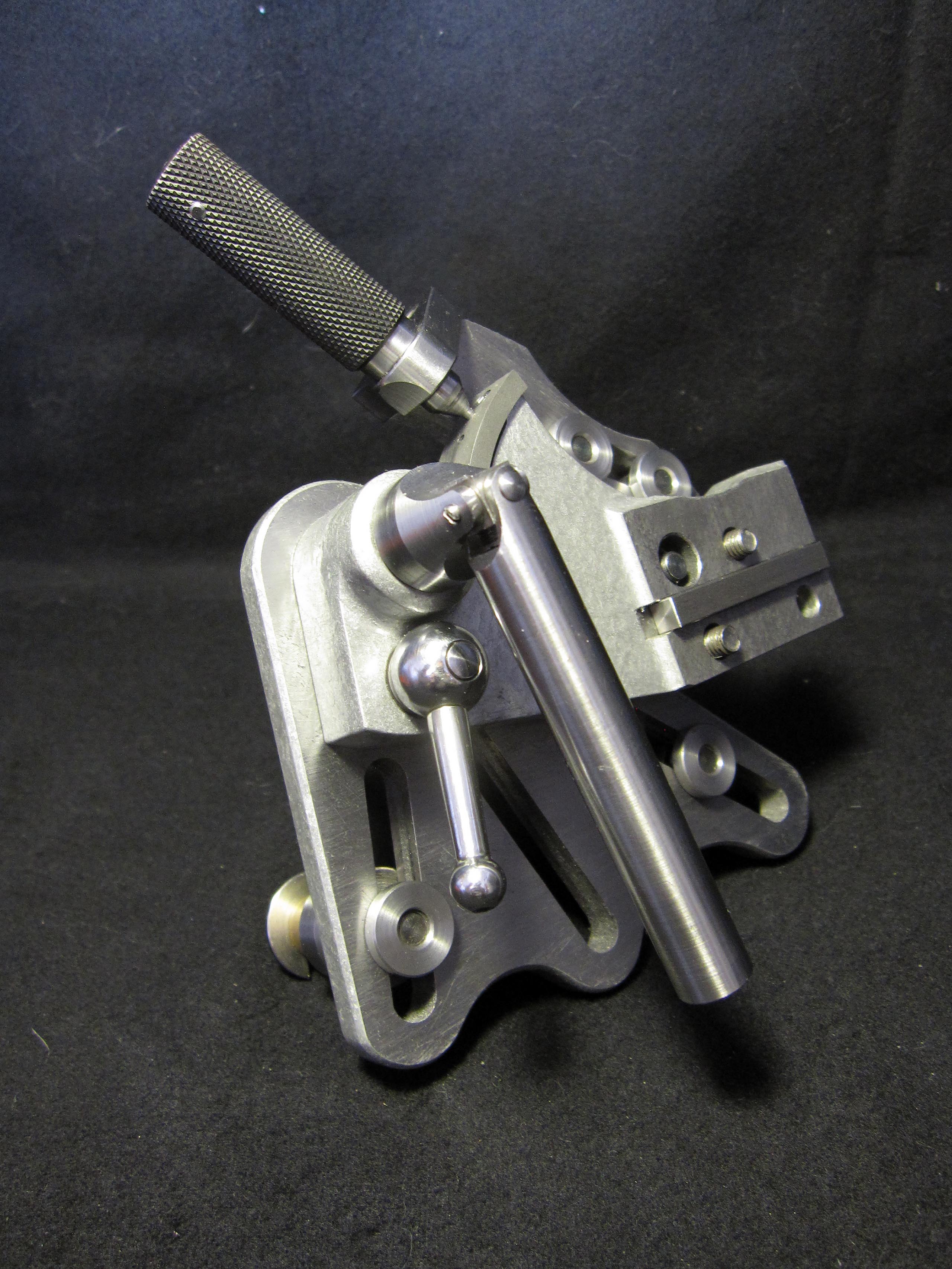

Threading attachment, shift knob
Attachment for screwcutting with Schaublin 70

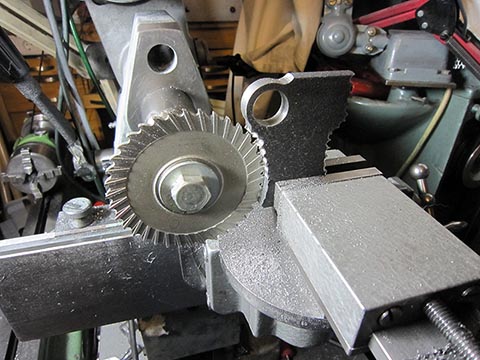

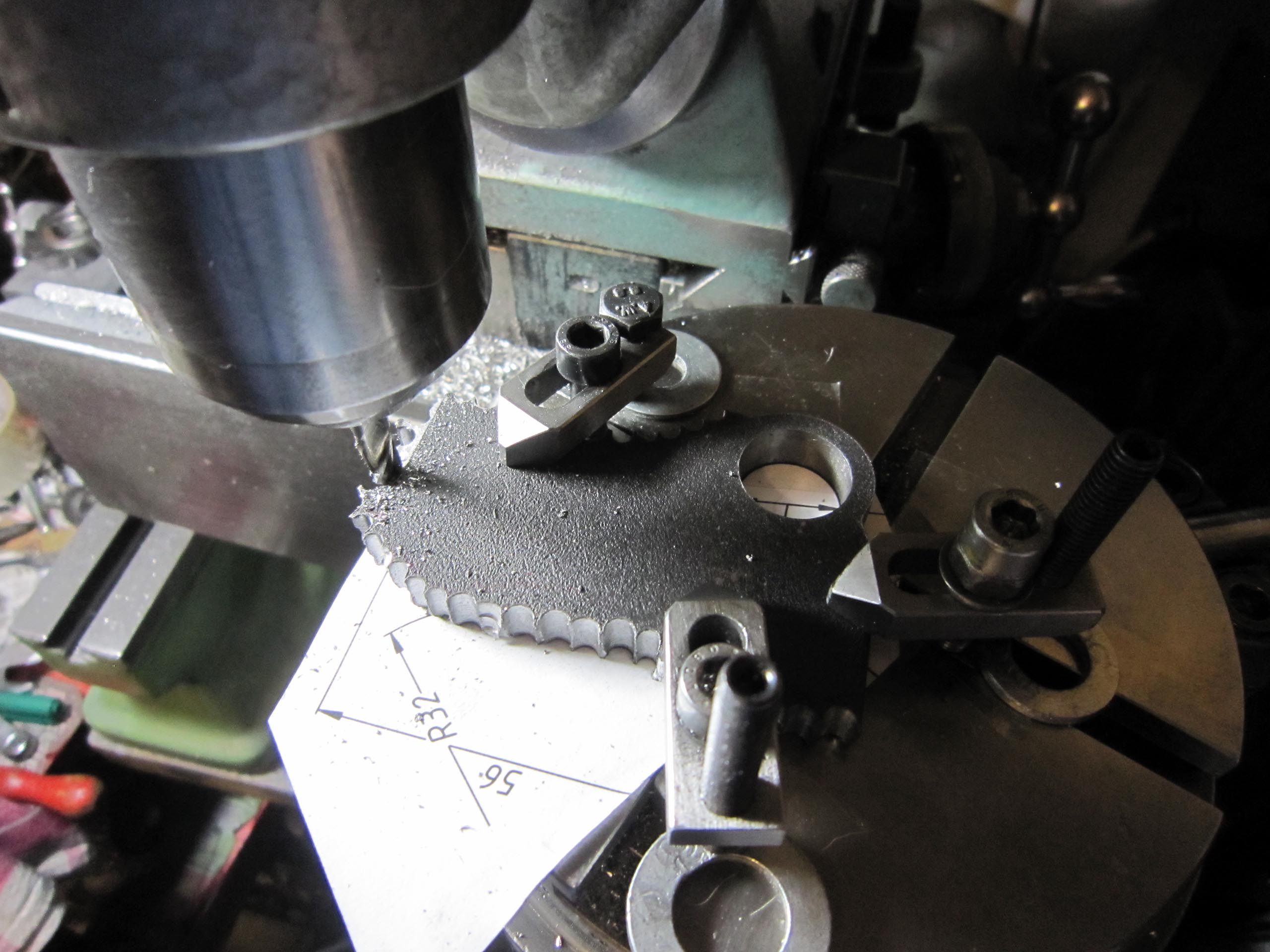

Threading attachment, cutting a lyre from steel
Threading attachment, part manufacturing

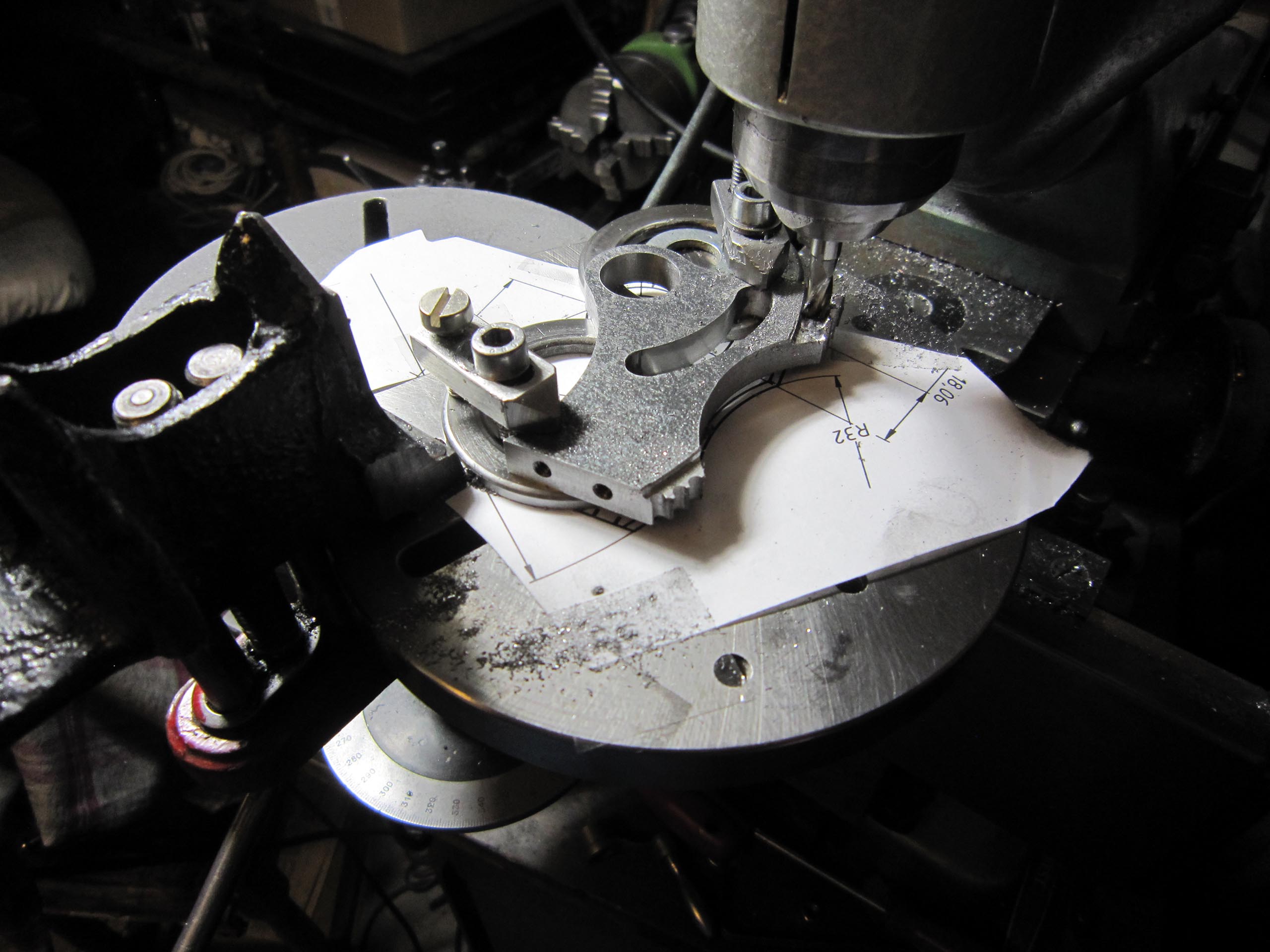

Threading attachment, production of parts by drawing

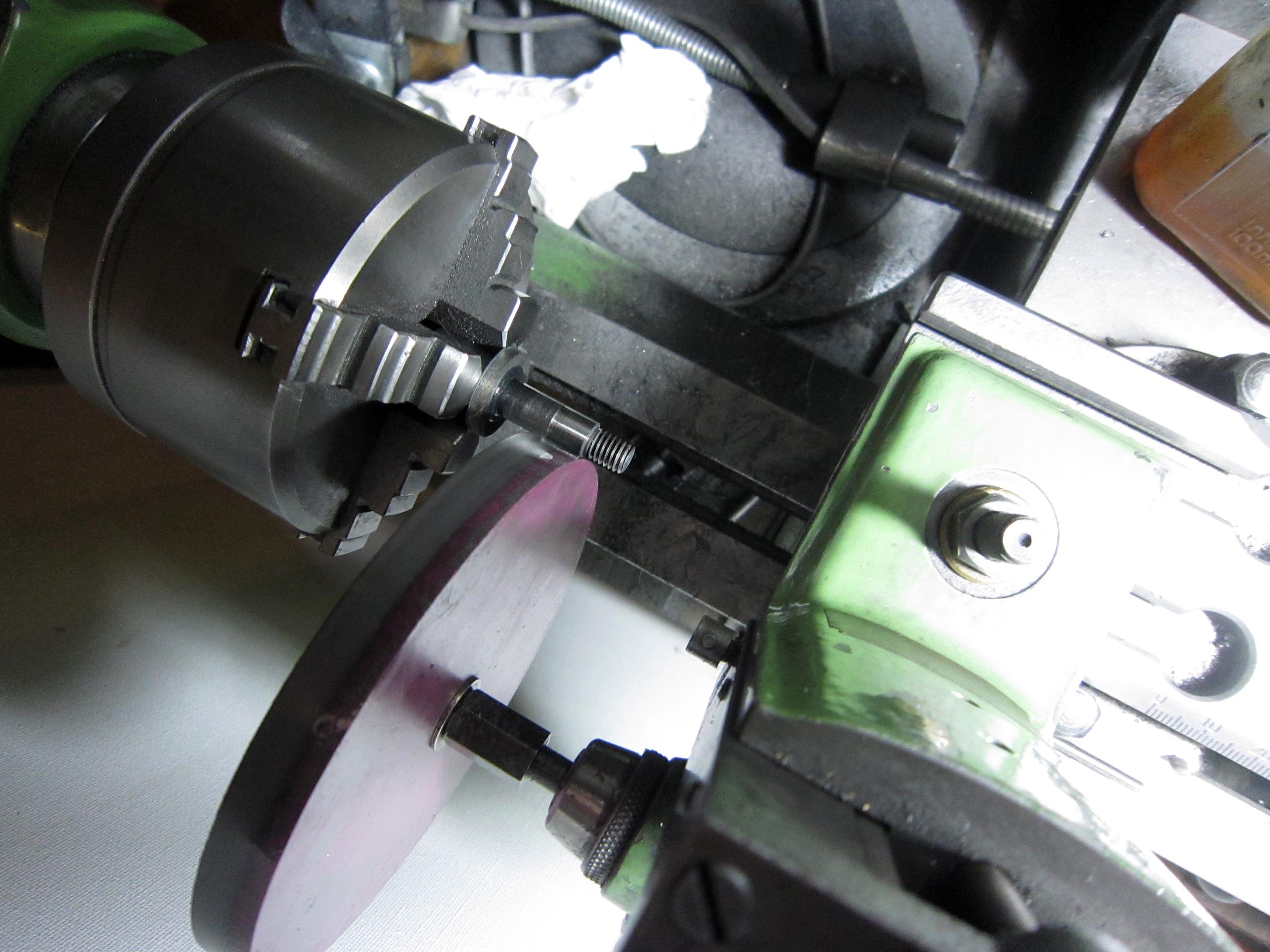

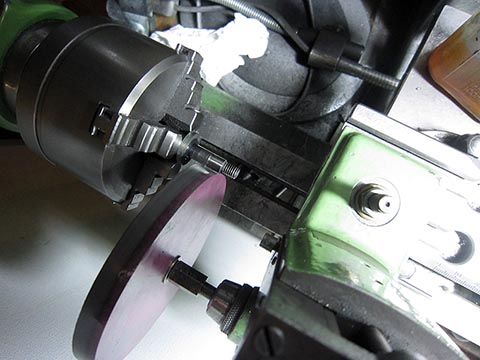

Threading attachment, grinding with degusite

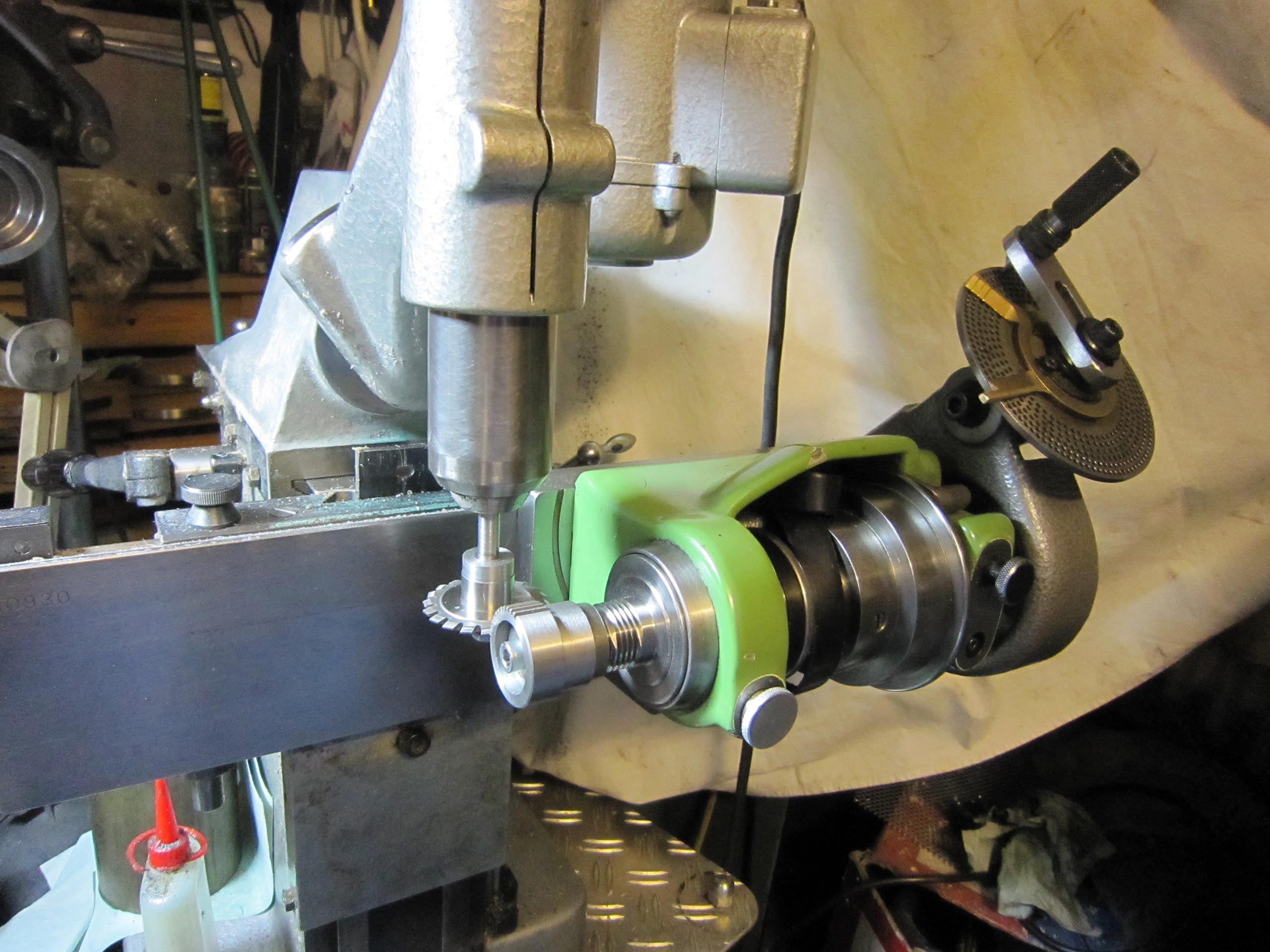

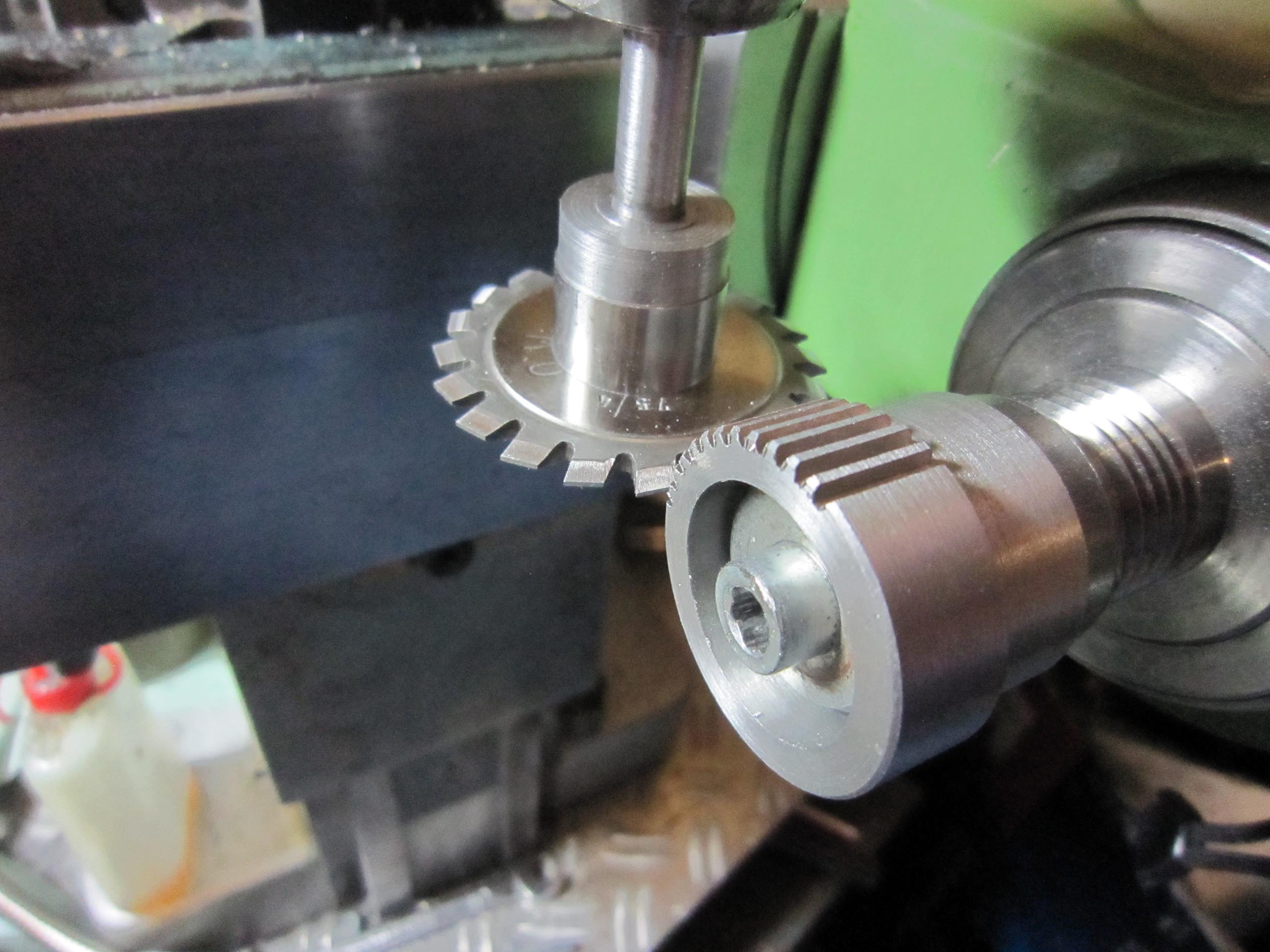

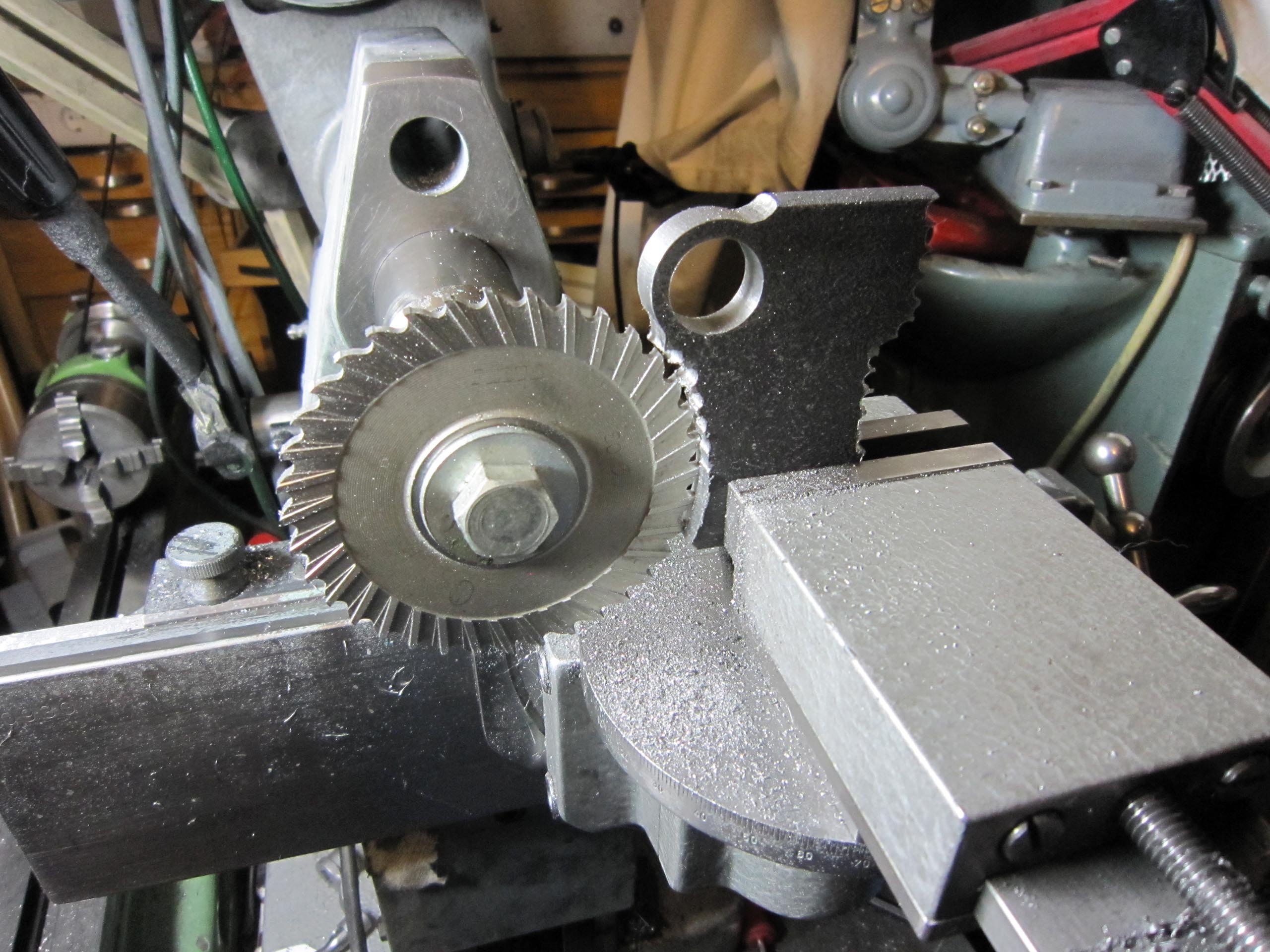

Threading attachment, cutting a gear

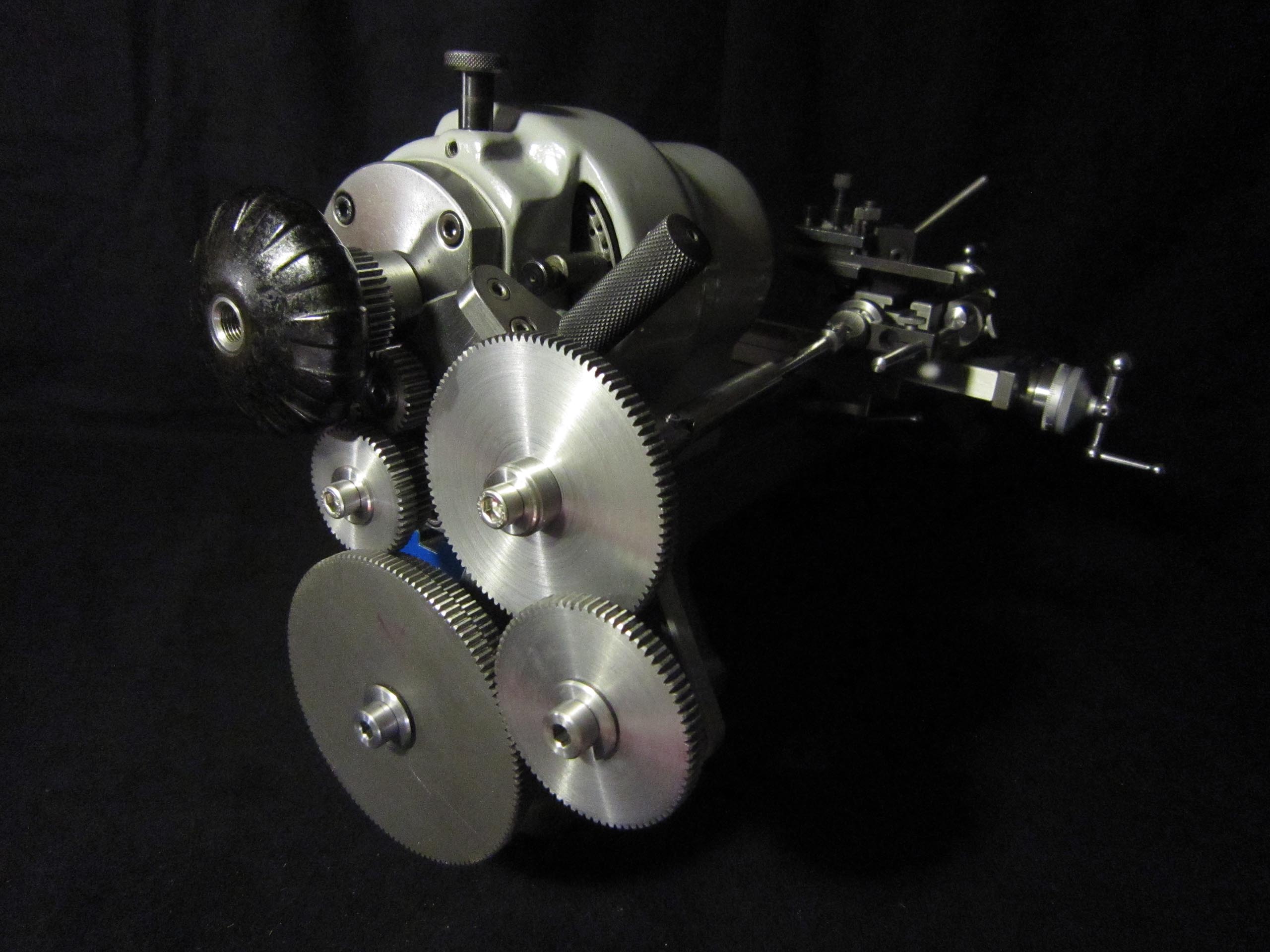

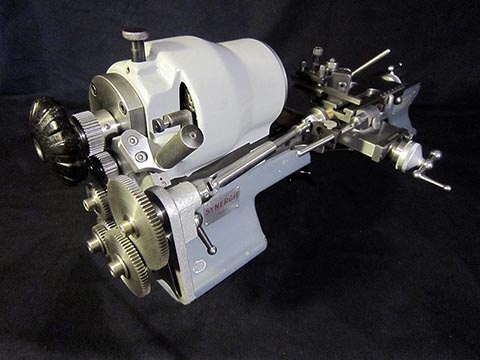

Attachment for screwcutting with Schaublin 70, open headstock
Threading attachment, open headstock

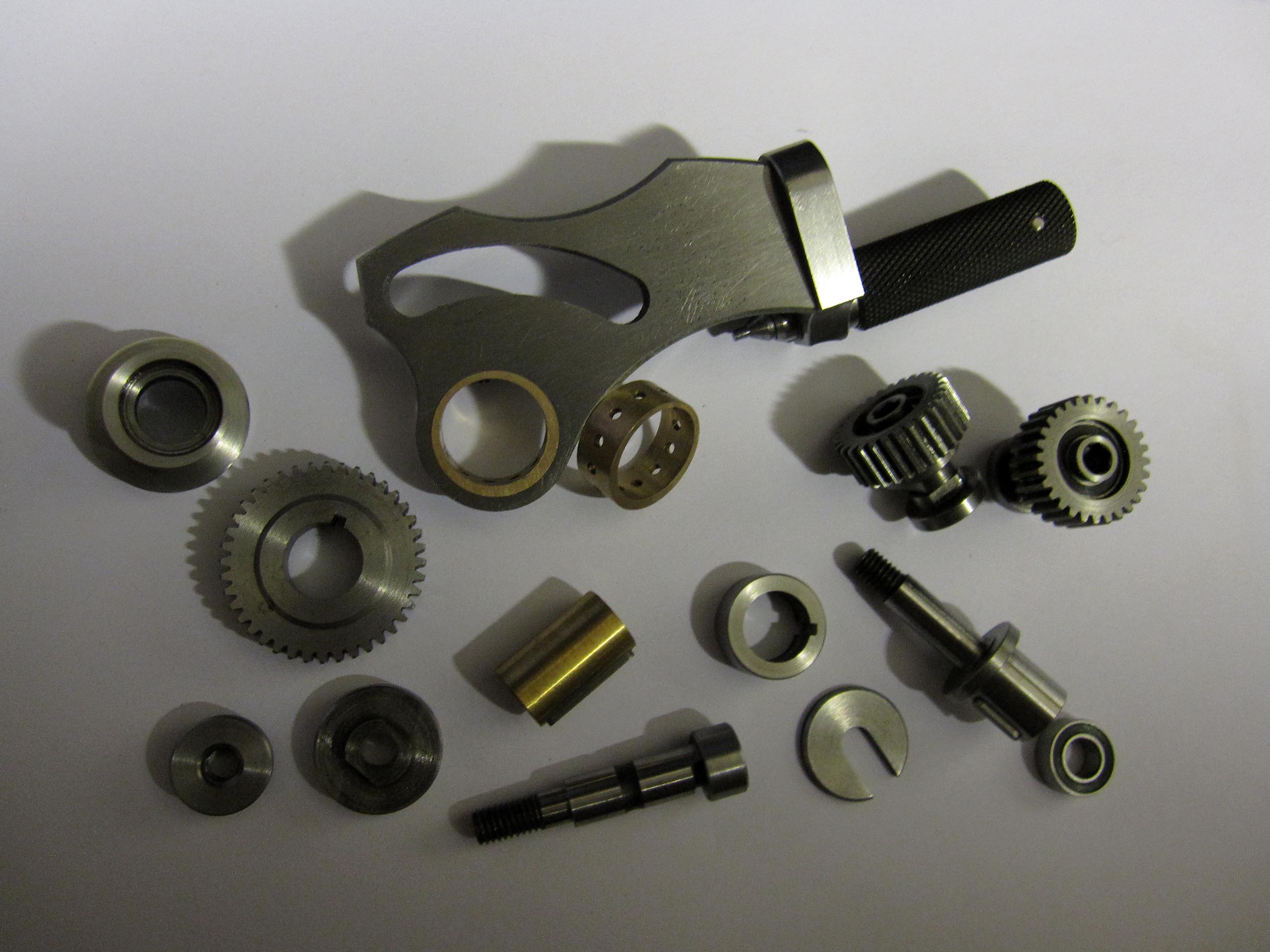

Threading attachment, parts
Threading attachment, open headstock
