Потанс, приспособление для насаживания стрелок, пресс
и аналогичные приборы в часовой мастерской

Triebnietmaschine

В часовой мастерской есть всевозможные прессовальные приборы с различными функциями, в основе их работы лежит схожий функциональный принцип: внизу находится подставка для заготовки, сверху прессовальный штамп, предназначенный для определённого рабочего шага. Форма и размер вставок и штемпелей почти не отличается, а вот способ крепления штампов у каждого пресса, к сожалению, разный. У приспособлений для прессования камней отверстия в основном имеют диаметр 4 мм., а, например, у потанса пунции имеют диаметр 4,7 мм., поэтому для каждого пресса нужен подходящий набор штемпелей. Самый многочисленный и разнообразный набор пунций у потанса Boley.

Успешная работа зависит от хорошего состояния пуансонов (пунций) и штемпелей. Они должны быть точно отшлифованы и находиться в бережном обращении.

Я имею два одинаковых потанса Boley. Один я использую исключительно для прессования, второй для работ погрубее.

Сначала я хотел бы сказать о более распространённых приборах, об их сильных и слабых, на мой взгляд, сторонах.

  • BOLEY Потанс с приспособлением для прессования камней
  • SEITZ Прибор для прессования камней
  • HORIA Прибор для прессования камней с микрометрическим болтом
  • HORIA Приспособление для напрессовывания стрелок
  • BERGEON PLATAX Комбинированное приспособление для выбивания двойного ролика и оси баланса

BOLEY Потанс с приспособлением для прессования камней

BOLEY Staking and jewelling tool

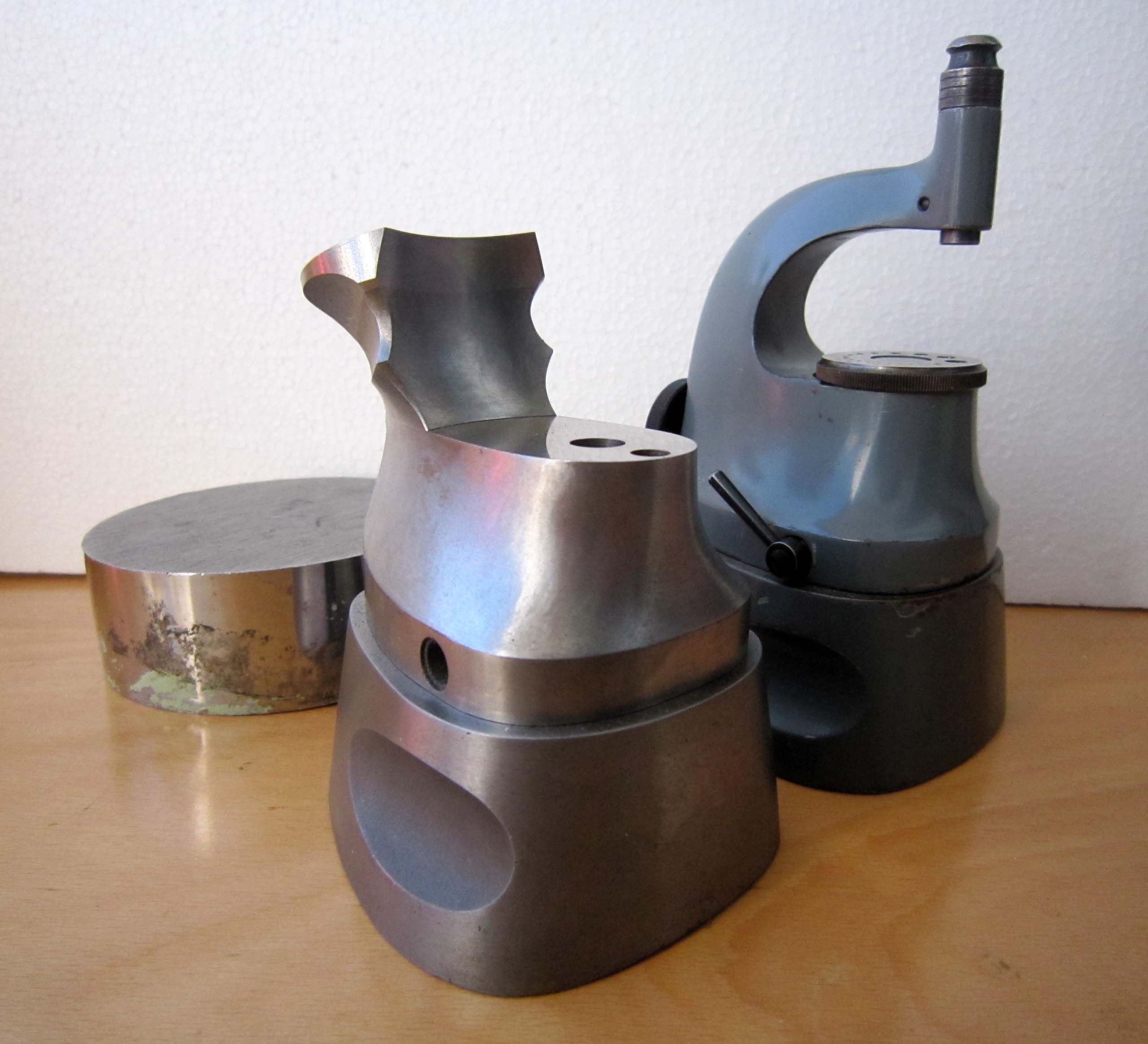

Потанс с приспособлением для прессования камней состоит из нижней подставки и верхней части, представляющей собой столик с загибающимся над ним держателем, в котором есть отверстие,куда вставляется микрометрический болт и пуансоны. На столике имеется перфорированная стальная шайба. Есть также рычаг-ручка для прессования.

Этот аппарат можно использовать многосторонне, например, для напрессовывания шестерёнок на трибы. При этом посадочное место на трибе как бы наклёпывается на шестерёнку, что предотвращает её прокрут на трибе. С помощью этого прибора можно точно и аккуратно насадить и напрессовать или снять и выпрессовать и другие различные детали часового механизма, как бухсы, валы, камни. Можно таҡже выполнять и тонкие работы, как клепать или чеканить.

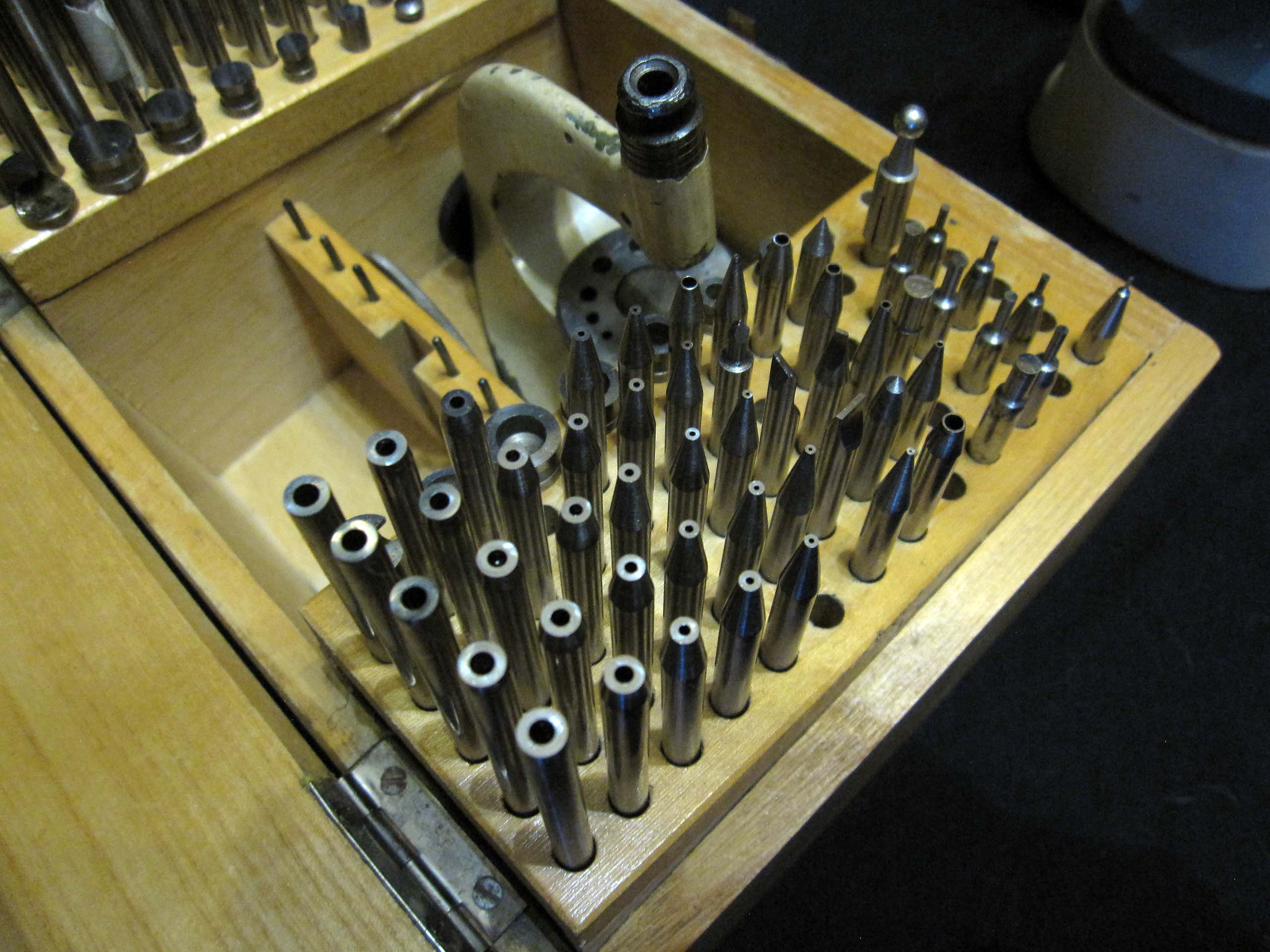

Исходя из размера и формы деталей, имеются различные пуансоны, штемпели, подставки и наковаленки. Пуансоны (пунции) могут иметь форму мейселя, зубила или кернера.

Разнообразные пуансоны дают возможность вставлять функциональные камни или втулки. Прессовальное приспособление для камней имеет болт-микрометр, которым выставляется глубина прессования. Успешная работа зависит от хорошего состояния пуансонов. Они должны быть точно отшлифованы и находиться в бережном обращении.

Преимущества:

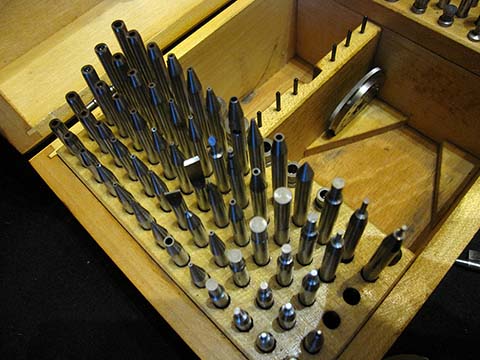

  • +большой выбор пунций по форме и размеру
  • +наличие ручки для прессования
  • +болт-микрометр, точность 0,01 мм
  • +тяжёлая и устойчивая подставка
  • +возвышенное место для выполнения операций
  • +точная и стабильная конструкция
  • +удобен в эксплуатации

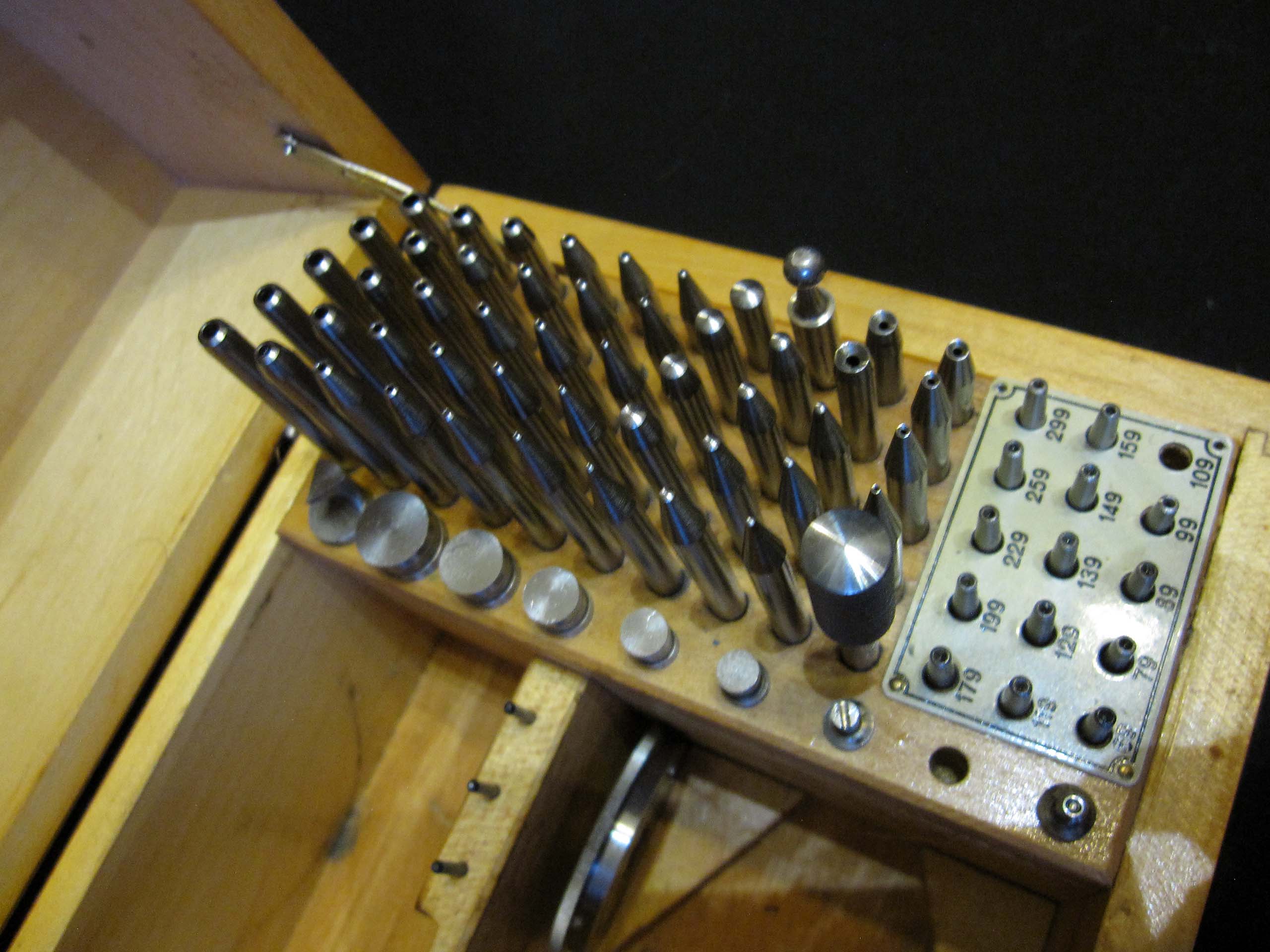

  • +имеются различные штемпели, подставки и наковаленки

Недостатки:

  • -нет регулирующей гайки и фиксирующего болтика для миҡрометра
BOLEY Staking and jewelling tool, set of punches BOLEY Staking and jewelling tool, set of punches BOLEY Staking and jewelling tool, set of punches

SEITZ Приспособление для прессования камней

Приспособление для прессования камней представляет собой столик с загибающимся над ним держателем, на котором закреплена ручка для прессования. К прибору прилагается около 60 различных штемпелей и насадок. Прибор изготавливался в Швейцарии в 50-60-х годах.

Преимущества:

  • +Vorteile
  • +Vorteile

Недостатки:

  • -Nachteile
  • -Nachteile

HORIA Прибор для прессования камней с микрометрическим болтом

Представляет собой столик с вертикальным держателем, на котором имеется два или три приспособления для прессования.

С помощью микрометрического болта можно выставлять нужную глубину запрессовывания.

Преимущества:

  • +Vorteile
  • +Vorteile

Недостатки:

  • -Точность микрометра 0,02 мм
  • -Nachteile

HORIA Приспособление для напрессовывания стрелок

Распространённый у часовщиков прибор, предназначен, чтобы насаживать или напрессовывать стрелки и другие детали часов.

Представляет собой столик с вертикальным держателем.

Преимущества:

  • +Vorteile
  • +Vorteile

Недостатки:

  • -Nachteile
  • -Nachteile

BERGEON PLATAX Комбинированное приспособление для снятия двойного ролика и оси баланса

У Bergeon есть комбинированное приспособление для снятия двойного ролика и оси баланса, называется Platax. Это приспособление выполняет две операции, и по сути это как бы два раззных прибора в одном.

Но у этого инструмента в комплекте имеется только:

  • 1 центрировочная пунция
  • 3 пунции с отверстием 0,10 мм; 0,15 мм; 0,20 мм
  • 3 переходные втулки с лапкой и отверстием 0,90 мм; 1,10 мм; 1,40 мм
  • переходная втулка

Пунции имеют внешний диаметр 3 мм, и пуансоны от потанса с диаметром 4,7 мм к нему не подходят.

Преимущества:

  • можно выполнять две операции
  • +Vorteile

Недостатки:

  • малый выбор пунций
  • -Nachteile

Прессование

Например, для вставления стёкол используется прессовальное приспособление уже покрупнее, чем вышеописанные.

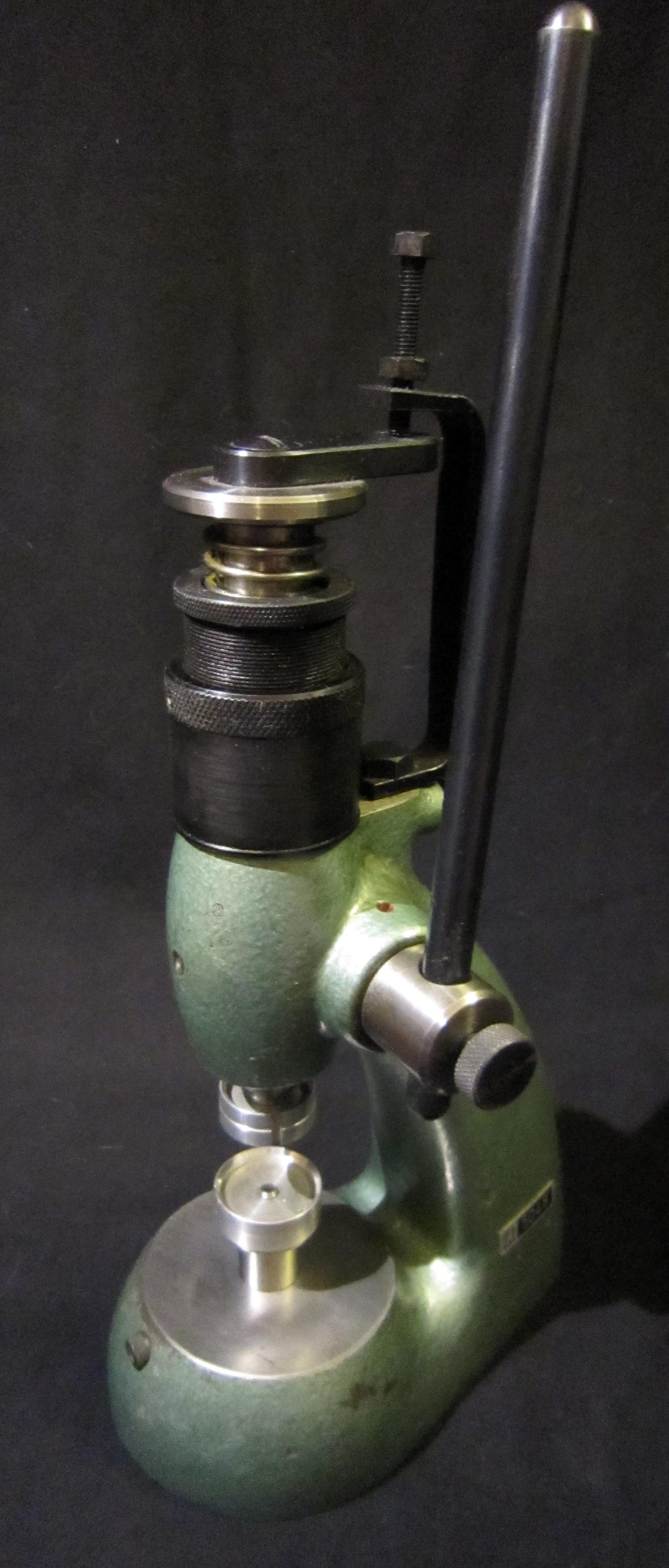

  • Presse Jaggi, Perrin & Cie Machines, Bienne

Presse Jaggi, Perrin & Cie Machines, Bienne

Press Jaggi, Perrin & Cie Machines, Bienne, general view Press Jaggi, Perrin & Cie Machines, Bienne

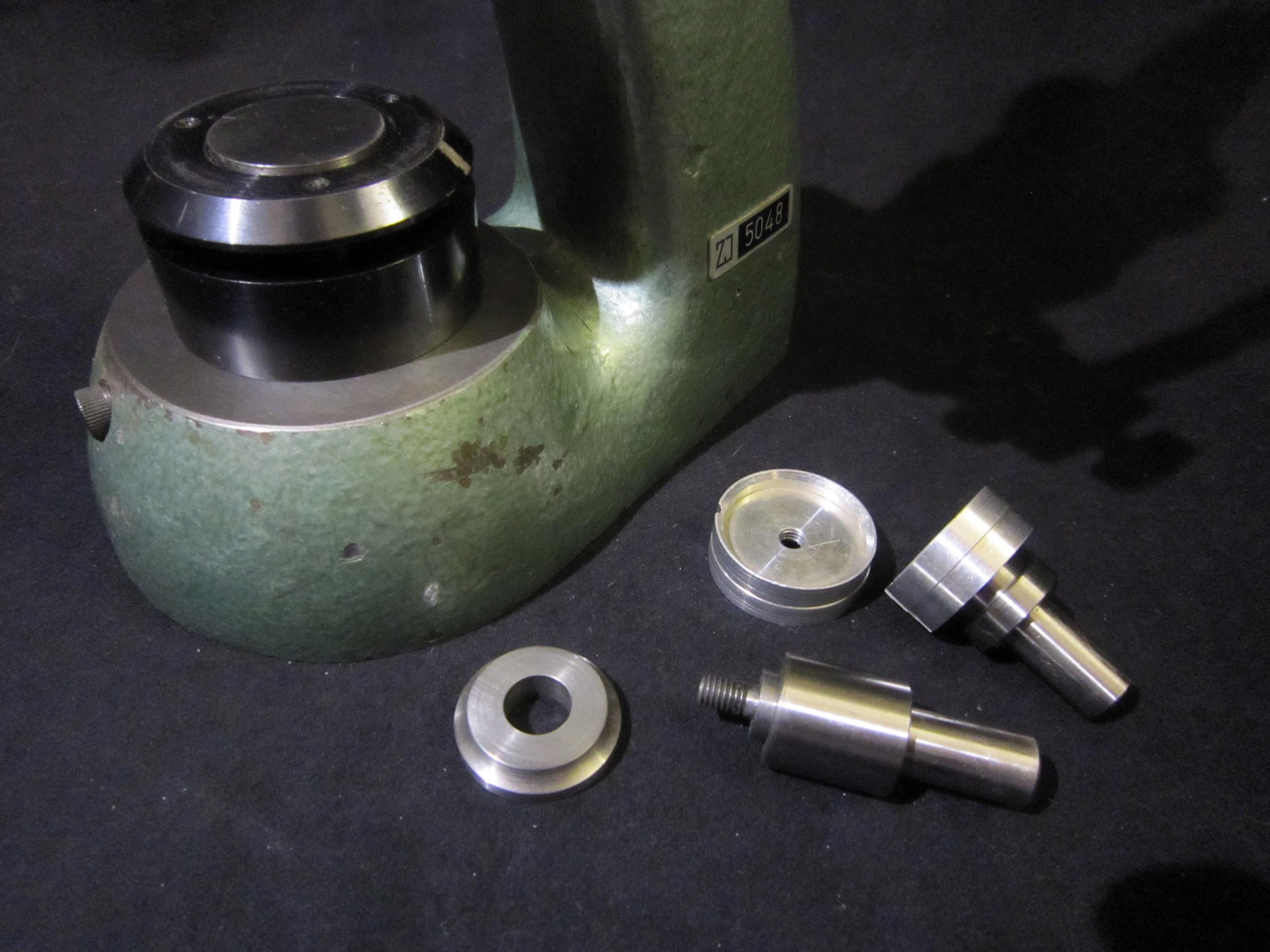

Это приспособление сделано очень стабильным. Его также можно привинтить к столу. Верхние и нижние вставки сменные. Diese Vorrichtung ist sehr stabil aufgebaut. Es kann auf die Tischplatte festgeschraubt werden. Die Einsätze oben und unten können getauscht werden. Ich habe mir einen Satz passend angefertigt. Da ich die Standard Pressstempel von Bergeon verwenden möchte, habe ich aufnahmen mit M6 Gewinde angefertigt.

Vorteile:

  • + schwer und Stabil
  • + die Presskraft kann man sehr gut dosieren
  • + präzise Führungen

Nachteile:

  • - es lassen sich keine Feststellen

Собственный проект

Выше представлены разные устройства для прессовальных операций. Снять двойной ролик можно также Plateau-Abschläger in Zangenform 2810, Plateau-Abschläger in Punzenform 30070 или Platax 2677. А для выпрессовывания оси баланса используется Unruhmax или потанс. Правда на мой взгляд, у каждого из них, есть слабые стороны. Но, наверное, самое существенное неудобство, что для каждой операции нужен отдельный прибор.

В итоге мне пришла в голову идея сделать некое приспособление к одному из этих прессовальных приборов, которое можно было бы использовать универсально для всех операций, основанных на принципе прессования. Для этой цели я выбрал потанс от BOLEY. Меня привлекли следующие его плюсы.

Преимущества:

  • большой выбор пунций по форме и размеру
  • наличие ручки для прессования
  • болт-микрометр
  • тяжёлая и устойчивая подставка
  • возвышенное место для выполнения операций
  • точная и стабильная конструкция
  • удобен в эксплуатации
  • имеются различные штемпели, подставки и наковаленки

И действительно, преимуществ хватает. Чтобы, например, можно было аккуратно вынуть триб из колёса, нужны пунции, которые есть в большом количестве у потанса.

Сложный процесс выпрессовывания оси баланса или триба можно непосредственно чувствовать рукой и контролировать, если использовать ручку приспособления для прессования камней потанса от Boley, при этом баланс или колесо должны быть стабильно закреплены между перфорированной стальной шайбой и лапкой. Тогда можно исключить опасность, что спицы баланса погнутся.

Кроме того BOLEY потанс с приспособлением для прессования камней имеет относительно тяжёлую и устойчивую подставку. А ещё на имеющемся у BOLEY возвышении приятнее работать.

Недостаток в том, что перфорированная стальная шайба и пунции у использованных приборов часто бывают повреждены.

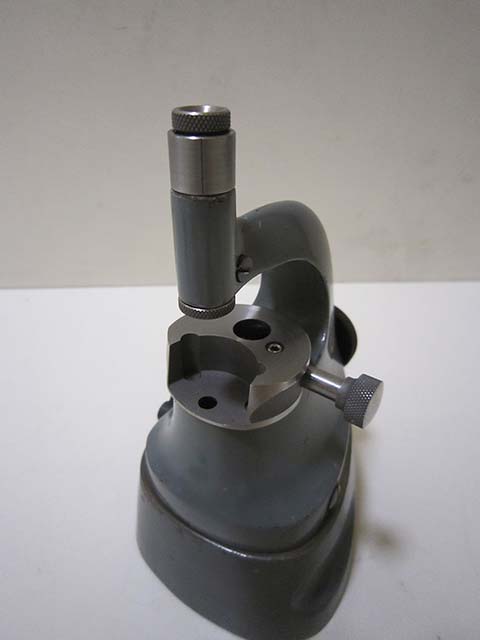

Исходя из всего этого, я разработал дополнительное приспособление для данного прибора от Boley, которое делает это устройство более универсальным.

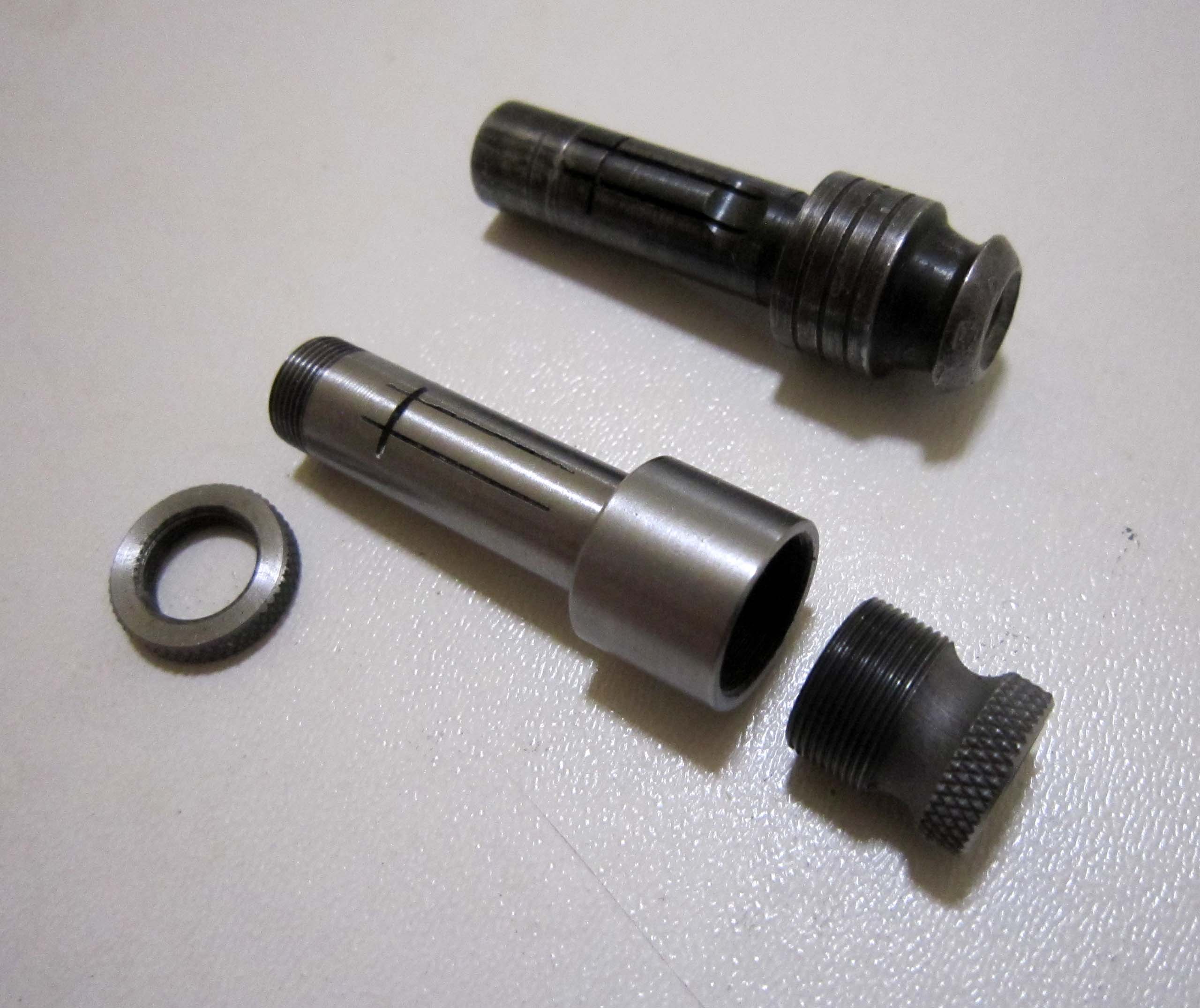

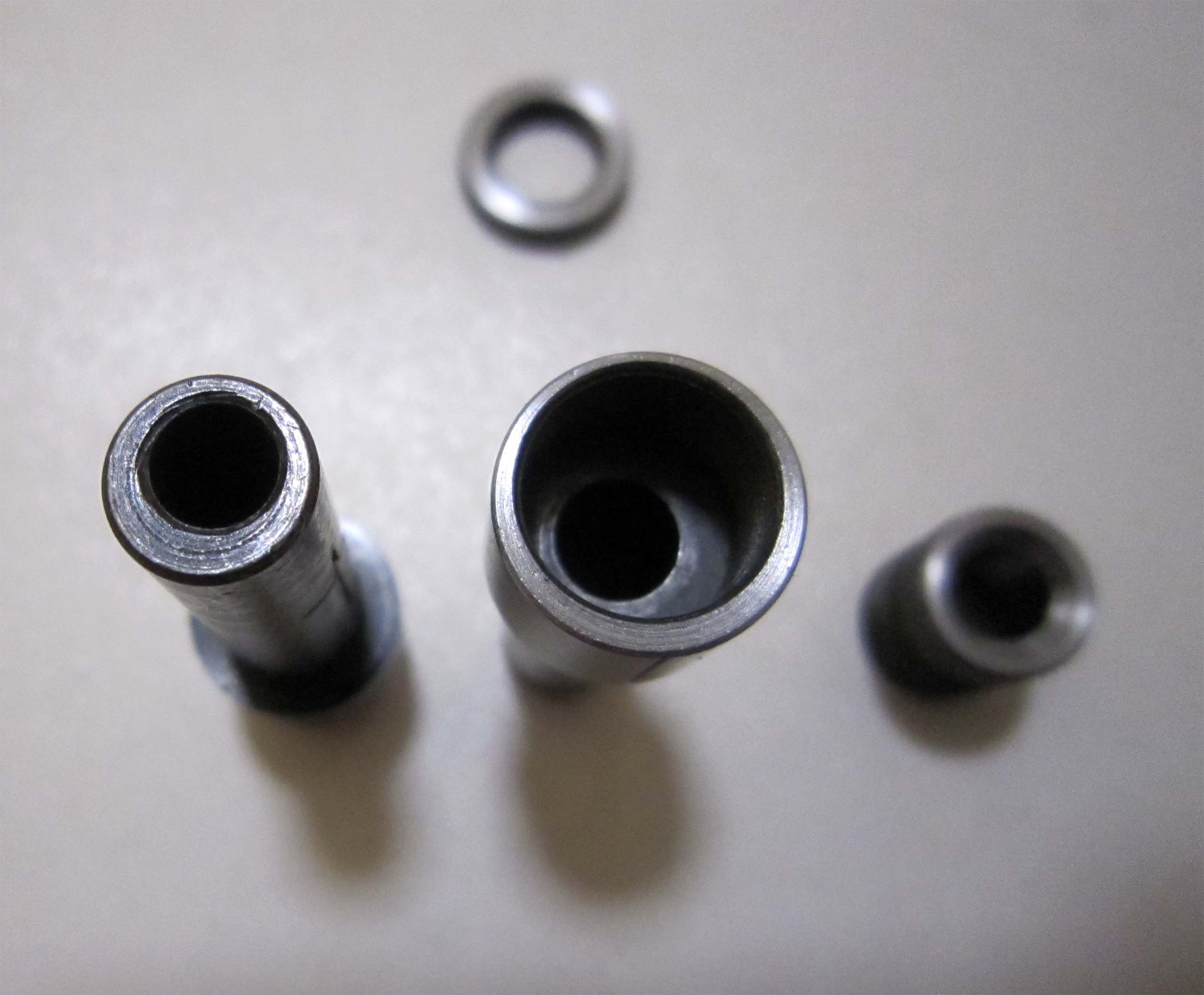

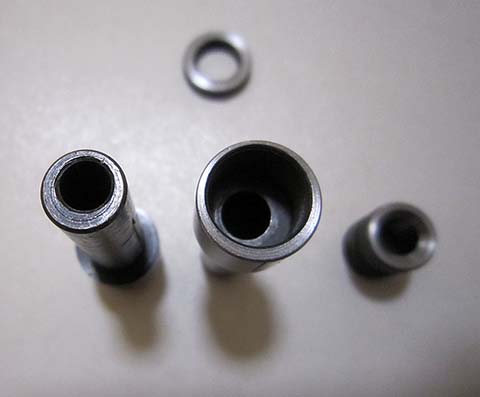

Модернизирована круглая вставка, используемая для освобождения двойного ролика и оси баланса. В ней увеличилось пространство для помещаемого баланса, его максимальный диаметр может достигать 24 мм. Эта вставка имеет ручку, с помощью которой фиксируется перфорированная шайба, её диаметр стал тоже больше, 45 мм. Возросло с 10 до 12 количество каналов (от 1 до 2 мм) и отверстий (от 0,6 до 2,8 мм).

Поскольку имеется большой выбор пунций, то их можно использовать для разных задач, а не только для выпрессовывания оси баланса. Здесь часовщик может проявить всю свою изобретательность, чтобы придумать, как можно применить в потансе данное приспособления.


Собственный проект

Это полностью мой новый проект, и позже я представлю доклад о его реализации!

,
